Выравнивание управляет способом утолщения линий. Утолщение может быть выполнено с любой стороны или с обеих сторон относительно "следа" линии между начальной и конечной ключевыми точками.
Выпадающий список Выравнивание линии
содержит четыре опции выравнивания:
- Слева
- По центру
- Справа
- Скругление краев
В следующих примерах толстые линии использованы для иллюстрации их положения относительно прямоугольника.
Выравнивание по центру.
Выравнивание по правому краю.
Выравнивание по левому краю.
На примере видно, что привязка линии может быть использована для создания прямых углов в прямоугольнике. Однако, если линии пересекаются под углом, отличным от 90°, ни одна из опций привязки - слева, справа или по центру - не образует точных углов. Эту проблему можно решить с помощью опции скругления краев.
Квадратные края
Скругление краев

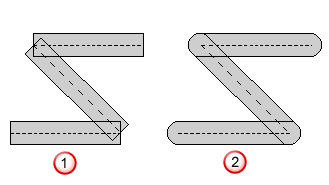

На картинке справа у линий скруглённые края. Они выравниваются по центру и формируют более аккуратные углы, чем квадратные края слева.
По левому краю
толщина линии добавляется слева от траектории.
По центру
толщина линии добавляется по обе стороны от траектории
По правому краю
толщина линии добавляется справа от траектории.
Скругление краев
отрисовывает круглые, а не квадратные концы выбранных линий. Все линии со скруглённые краями выравниваются по центру. Их конечные точки находятся внутри конечного радиуса, как показано внизу.
