Задание жесткой связи внутри конструкции

Для определения жесткой связи в конструкции (предполагается, что в списке активных типов связей имеется хотя бы одна связь) необходимо:

Режим создания вручную

• выбрать тип жесткой связи из списка имеющихся типов жестких связей;
• указать основной узел, выбрав один узел на изображении или введя номер узла в поле «Основной узел»;
• указать один или несколько вторичных узлов, выбрав их на изображении или путем ввода их номеров в поле «Выбор подчиненных узлов».

Режим назначения в соответствии со списком

• выбрать тип жесткой связи из списка имеющихся типов жестких связей;
• указать основные узлы, выбрав один или несколько узлов на изображении или путем ввода номеров узлов в поле «Выбор основных узлов»;

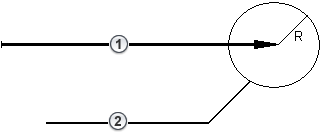

• задать параметры вторичных узлов: вектор узла (определяющий направление, ориентацию и длину) и диапазон (радиус R-сферы). См. изображение ниже. Все узлы, расположенные в заданном диапазоне, являются вторичными узлами жесткой связи.


  1. Вектор, прикрепленный к основным узлам и определяющий направление.
  2. Диапазон (сфера, в пределах которой будут расположены вторичные узлы).
