Нагрузки — расчет методом Internal Engine

Прим.: Эта вкладка становится доступной, если для расчета внутренних усилий выбран метод Internal Engine.

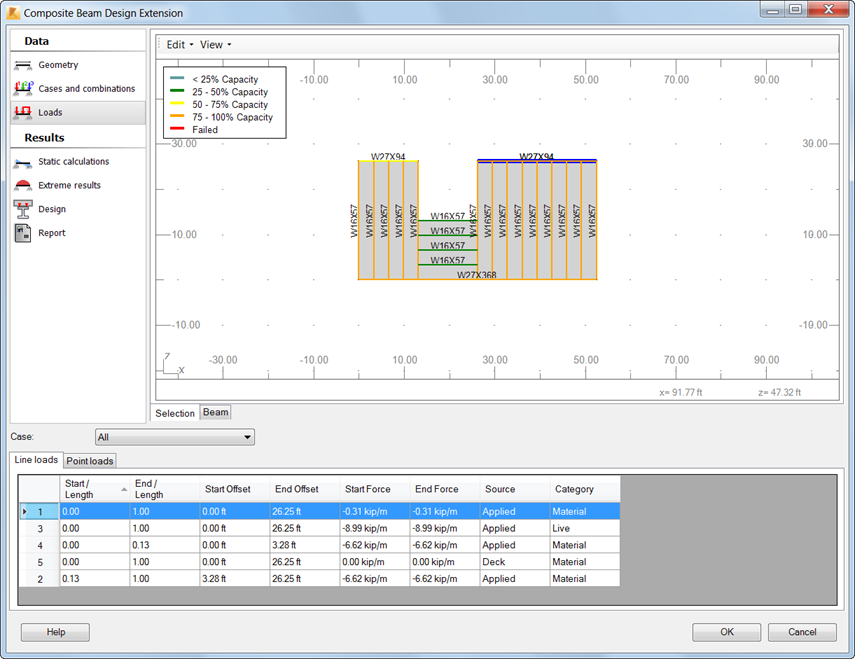

На вкладке Loads можно просмотреть определения вариантов нагружений, заданных в модели Robot.

В списке Case выберите категорию нагрузки.
В зависимости от того, как был определен вариант нагружения, на вкладке Line loads или Point loads отобразятся варианты нагружений, соответствующие выбранной категории.

Выберите All для отображения полного списка нагрузок в модели.
Выберите вкладку Beam в окне графического просмотра и изучите каждый вариант нагружения и сочетание нагрузок.
Каждый выбранный вариант нагружения отображается в окне графического просмотра.

Данные на вкладке Line loads

Start/Length, End/Length.
Относительное место приложения нагрузки.
Start Offset, End Offset.
Место приложения нагрузки.
Start Force, End Force.
Значения нагрузки в начальной и конечной точках приложения нагрузки.
Source. Источник нагрузки.
- Applied: значение непосредственно из Robot плюс собственный вес.
- Ponding: значение на основе параметров композитинга минус нагрузка от бетонной смеси.
- Deck: значение на основе параметров композитинга минус коэффициент площади настила.
- Construction dead: значение на основе параметров композитинга минус постоянная нагрузка.
- Construction live: значение на основе параметров композитинга минус временная нагрузка.
- Reaction: нагрузки от верхних элементов (нагрузки несущих элементов).
Category. Категории нагрузок согласно нормам:
- Construction dead
- Construction live
- Dead
- Live
- Material
- Roof
- Snow

Данные на вкладке Point loads
