Вкладка Design

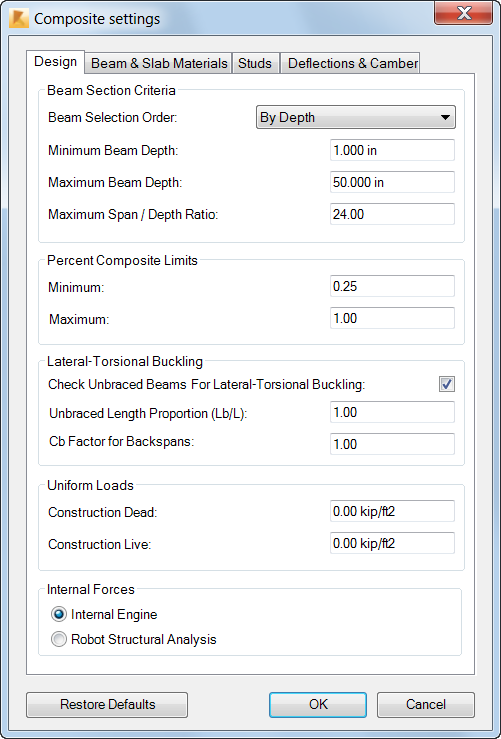

Параметры на вкладке Design

• Beam Selection Order.
  Определение того, в каком порядке выполняется автоматическое проектирование балок.

  • Значение By Weight указывает, что для расчета оптимальных параметров балки используются вес стали и упоры.
  • Значение By Depth указывает, что для расчета оптимальных параметров балки используется значение ее глубины.
• Minimum Beam Depth.

  Минимальная допустимая глубина балки.

• Maximum Beam Depth.

  Максимальная допустимая глубина балки.

• Maximum Span/Depth Ratio.

  Максимальное допустимое соотношение пролета к глубине балки.

• Percent Composite Limits.
  • Minimum: минимальный допустимый процент композитинга.
  • Maximum: максимальный допустимый процент композитинга.
• Lateral-Torsional Buckling.
  • Check Unbraced Beams for Lateral-Torsional Buckling.

    Расчет изгибной потери устойчивости выполняется только для несоставных балок. Предполагается, что составные балки полностью защищены от изгибной потери устойчивости. Прочность балки с изгибной потерей устойчивости рассчитывается в соответствии с нормами ANSI/AISC 360-10 (раздел F, пункт F2.2).

    Этот параметр определяет, выполняется ли проверка бокового кручения при проектировании балки. Задайте следующие параметры.

  • Unbraced Length Proportion (Lb/L).

    Отношение максимальной незакрепленной длины балки к длине балки. См. раздел Допущения при проектировании — раскосы.

  • Cb Factor for Backspans.

    Этот коэффициент можно задать для свободно опертых балок. Значение по умолчанию — 1.0; оно применимо ко всем балкам.

• Construction Dead и Construction Live.

  Наложенные нагрузки, применимые только на этапе строительства (не к готовой конструкции).

• Internal Forces.
  Выбор метода для расчета внутренних усилий.

  • Internal Engine.

    Рекомендуемый метод по умолчанию для всех пользователей. Приложение оценивает влияние поверхности на плиту и назначает нагрузки, которые поверхность оказывает на балку, поддерживающую данную плиту.

  • Robot Structural Analysis.

    Рекомендуется для опытных пользователей. Приложение импортирует значения внутренних усилий из модели Robot. При выборе этого метода модель должна соответствовать набору требований к проектированию, отличающихся от тех, которые применяются при использовании метода Internal Engine.
