Эта команда позволяет создавать дуги (скругления) между двумя стержнями (прямолинейными сегментами) или гранями объекта. Существует два способа доступа к команде.
- Выберите меню «Геометрия» > «Объекты» > Скруглить (стержни, грани);
- Щелкните
.

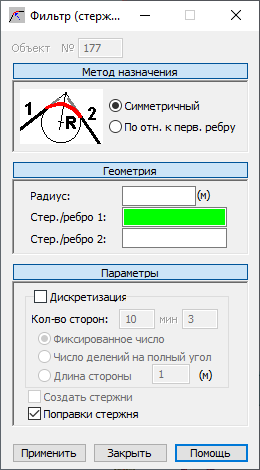

Это диалоговое окно разделено на четыре части:
- поле Объект, в которое вводится номер или идентификатор объекта, который был выбран или создается;
- метод определения;
- Геометрия
- параметры.
Если диалоговое окно "Скругление" полностью раскрыто, можно нажать на одну из трех кнопок ("Метод определения", "Геометрия", "Параметры"), чтобы минимизировать соответствующую часть диалогового окна для формирования кнопки. Таким образом, диалоговое окно может отображать исключительно те опции, которые нужны пользователю в данный момент. Когда диалоговое окно минимизировано, для его максимального раскрытия достаточно нажать на одну из трех кнопок.
Метод определения.
Часть диалогового окна с именем Метод определения предоставляет возможность выбора метода определения скругления (дуги). Метод выбирается путем активизации следующих радиокнопок:
- Симметрично - когда выбирается эта опция, скругление создается как часть окружности, тангенциальной к обоим концам выбранных ребер.
- По отношению ребра 1 - если выбрана эта опция, скругление будет располагаться тангенционально по отношению к ребру 1 выбранного узла, и геометрия скругления будет определять точку ее пересечения с ребром 2.
Геометрия
Если выбран параметр "Симметричный", следует определить следующие три параметра:
- Радиус - это поле позволяет пользователю определять радиус скругления;
- Стер./ребро 1 — номер первого стержня/ребра, положение которых определяет скругление.
- Стер./ребро 2 — номер второго стержня/ребра, положение которых определяет скругление.
Если выбран параметр «По отн. к перв. ребру», необходимо определить следующие два параметра: «Стер./ребро 1» и «Стер./ребро 2».
Параметры
Часть диалогового окна с именем Параметры содержит дополнительные опции, позволяющие пользователю определять режим дискретизации, который применяется к скруглению.
Если выключена опция Дискретизация, то скругление будет выполнено с помощью аналитического метода.
Если опция Дискретизация активна, то можно задать параметры деления созданного скругления:
- Если выбирается опция Фикс. число то скругление будет разделено на такое количество элементов, которое задано в поле Стороны;
- Если выбирается опция Число делений полного угла, то число, вводимое в поле Стороны, будет равно числу делений полного угла (360 градусов). Выбор этой опции активизирует поле Мин, в котором определяется наименьшее число делений полного угла (установка по умолчанию: 3) Поскольку каждое скругление всегда делится на равные сегменты, может случиться, что определенное число делений полного угла не будет соответствовать делению скругления на равные сегменты. В этом случае программа автоматически выберет такое число делений, чтобы скругление делилось на равные сегменты.
- Если выбирается опция Длина стороны, то число, вводимое в поле редактирования обозначает длину стороны многоугольника, приближающегося к скруглению (многоугольника, вписанного в дугу).
Нижняя часть диалогового окна содержит две опции:
- Создать стержни — эта команда доступна лишь в том случае, если выбран параметр «Дискретизация».
Если этот параметр выбран, то скругление (дуга) создается не как отдельный объект, а как последовательность стержней/объектов.
Если этот параметр выбран, операции, связанные со скруглением (например, выбор), применяются ко всему объекту (всем стержням). Если эта опция не активна, операция применяется к конкретным компонентам дуги.

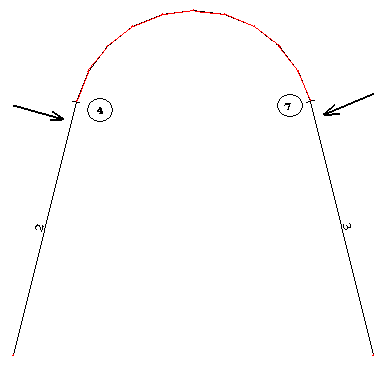

- Поправки стержня — при выборе данного параметра выполняется корректировка соответствующих стержней и скругления при создании арки. Стержни удлиняются или укорачиваются так, чтобы их конечные точки соединялись со скруглением.
Для создания скругления необходимо выполнить следующие действия.
- выбрать метод определения скругления (симметричный или относительно грани 1);
- Определить стержни/объекты, между которыми будет создана дуга (скругление), следующими методами:
- текстовый — в диалоговом окне вводятся номера стержня/объекта и значения радиуса (при использовании метода «Симметричный»);
- графический — левой кнопкой мышки необходимо щелкнуть в поле «Стер./ребро 1» и выбрать стержень/ребро 1 в области рисования; затем с помощью этой же процедуры необходимо выбрать стержень/ребро 2 и радиус (при использовании метода «Симметричный»);
- смешанный — комбинация текстового и графического методов.
- Чтобы выполнить операцию, после настройки параметров скругления (число делений, поправки стержня и создание стержней) нажмите кнопку «Применить».
