Автоматическое формирование ветровых нагрузок

Выполните описанные ниже шаги, чтобы сформировать ветровые нагрузки автоматически.

1. Выберите Нагрузки Моделирование ветровых нагрузок Генерация ветровых нагрузок. Откроется диалоговое окно Моделирование ветра.
2. Убедитесь, что открыта вкладка Общие сведения диалогового окна Моделирование ветра.
3. В списке Направление ветра выберите хотя бы одно направление ветра.
   Прим.: Направление ветра задается в соответствии с глобальной системой координат. По умолчанию выбрано направление X +.
4. Укажите интенсивность ветра и отметку уровня земли в разделе Параметры ветра.
   1. Установите этот флажок, если требуется задать интенсивность по скорости ветра или по его давлению, а затем введите значение выбранного параметра.
   2. Введите отметку уровня земли в поле уровня рельефа.
      Прим.: По умолчанию значение уровня земли равно низшей координате Z текущей модели.
5. Укажите элементы, для которых требуется запустить моделирование ветра в разделе Воздействие ветра.
   1. Щелкните в поле Элементы, а затем выберите элементы в области рисования или нажмите Все, чтобы выбрать все элементы.
      Прим.: По умолчанию в процессе моделирования участвуют все элементы.
   2. Снимите флажок Не пропускать поток ветра через проемы в панели, чтобы поток ветра не проходил сквозь модель.
6. В разделе Генерация нагрузок укажите, требуется ли создавать ветровые нагрузки автоматически.
   • Выберите Усреднение давления на элементы, чтобы применить давление ветра как среднюю нагрузку на плиты. В противном случае нагрузка будет более детальной и применена к сети конечных элементов плиты.
   • Выберите Автоматически, а затем введите коэффициент отклонения, ниже значения которого будут создаваться ветровые нагрузки.
   • Выберите команду Вручную, чтобы определить момент остановки моделирования и генерации ветровых нагрузок.
7. Нажмите кнопку Пуск для запуска моделирования. Диалоговое окно "Моделирование ветра" обновляется для отображения хода выполнения моделирования.
   Прим.: Если требуется сформировать ветровые нагрузки вручную, нажмите Создать нагрузки в диалоговом окне "Моделирование ветра" для остановки моделирования и создания ветровых нагрузок.

По завершении моделирования появится сообщение со списком вариантов ветровой нагрузки, которые были созданы.

Прим.: После завершения моделирования ветровой нагрузки отобразятся карты давления. Если требуется скрыть карты давления, выполните следующие действия.

• Щелкните значки нагрузок в нижней части области рисования.


Можно также использовать следующий путь.

• Нажмите «Вид» > «Отображение» и выберите Карты давления в категории «Символы нагрузки».

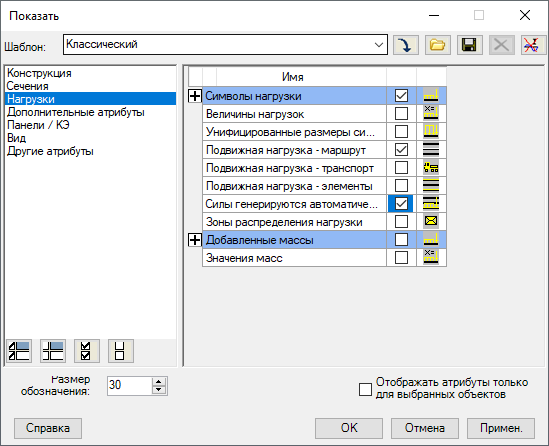

Кроме того, можно визуализировать распределение давления для конечных элементов (если эта операция не выполняется, используется метод усреднения). Выберите «Вид» > «Отображение» и нажмите «Нагрузки» на панели слева. Выберите Силы, созданные автоматически в таблице отображения.

При появлении запроса выполните создание модели, чтобы сформировать сеть конечных элементов и применить нагрузки.
