Вкладка Geometry

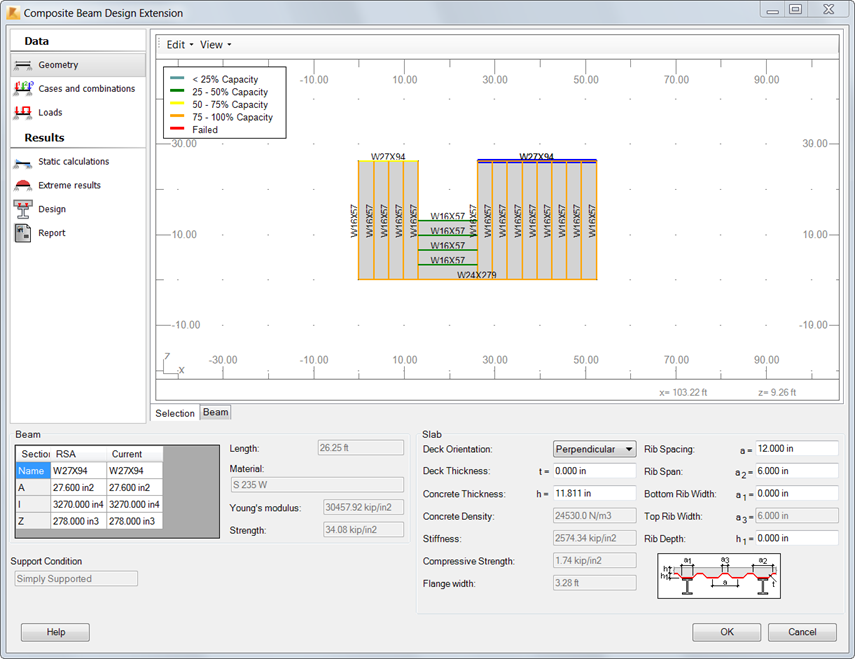

Вкладка Geometry позволяет выполнять следующие действия.

Просмотр данных геометрии балки из модели Robot

Параметр Deck Orientation определяет ориентацию настила и позволяет вычислить расчетную толщину плиты (согласно разделу I3.2c норм ANSI/AISC 360-10). См. раздел Ориентация плиты.

• Perpendicular.

  Выберите перпендикулярную ориентацию, чтобы игнорировать бетон под верхней частью ребер настила при определении расчетной толщины плиты (согласно разделу I3.2c норм ANSI/AISC 360-10).

• Parallel.

  Выберите параллельную ориентацию, чтобы учесть бетон под верхней частью ребер настила при определении расчетной толщины плиты (согласно разделу I3.2c норм ANSI/AISC 360-10). Этот вариант можно выбрать, если настил располагается параллельно или почти параллельно балке.

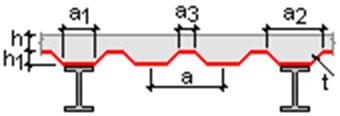

Определение размеров трапецеидальной плиты

Прим.: Изменение параметров трапецеидальной плиты на вкладке Geometry не влияет на эти параметры в модели Robot.

• Deck thickness (t) — толщина настила
• Concrete thickness (h) — толщина бетона
• Rib spacing (a) — шаг ребер
• Rib span (a2) — интервал между ребрами
• Bottom rib width (a1) — ширина нижнего ребра
• Top rib width (a3) — ширина верхнего ребра
• Rib depth (h1) — глубина ребра

В модели Robot можно выбрать один из следующих типов ортотропных плит:

• Перекрытие из трапецеидальной плиты
• Перекрытие на трапецеидальной плите

При этом расширение считывает эти параметры из модели и автоматически заполняет соответствующие поля. При выборе перекрытия на трапецеидальной плите значение толщины настила равно 0, поскольку оно не определяется для этого типа плиты. См. раздел Возможный вид геометрии плиты.

Если в модели выбрана железобетонная плита, то поля, соответствующие параметрам трапецеидальной плиты, автоматически заполняются нулями. Значения этих параметров можно изменить.

Просмотр эпюр сдвига, момента и смещения для балки

Для доступа к эпюрам балки перейдите на вкладку Beam в окне графического просмотра.
