Используйте значения внутренних усилий для выполнения проверки соединений по нормам.
Чтобы переместить модели с результатами расчета конструкций из Robot, в диалоговом окне Интеграция с Autodesk Advance Steel установите флажок «Экспорт с результатами расчета». В результате в переданной в Advance Steel модели будут созданы узлы. Эти узлы содержат информацию об опорах, степенях свободы и внутренних усилиях, полученную из Robot. Используйте значения внутренних усилий для проверки соединений по нормам в Advance Steel.
Чтобы просмотреть сведения об узле, щелкните правой кнопкой мыши отметку узла (в красной рамке на изображении ниже) и в контекстном меню выберите «Свойства Advance».

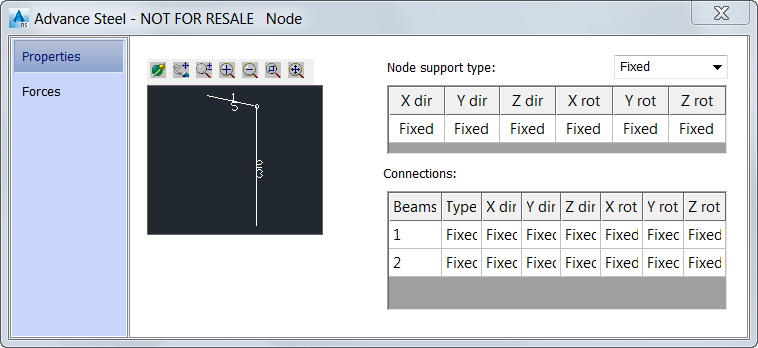

В диалоговом окне «Узел» на вкладке «Свойства» содержится информация об опорах и степенях свободы.

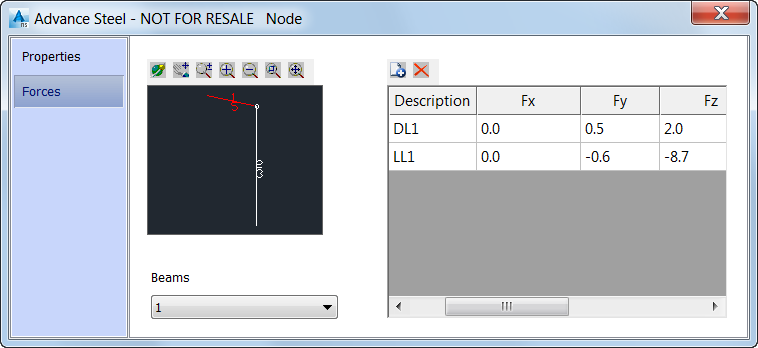

На вкладке «Усилия» отображаются значения внутренних усилий.
