Синхронизация Robot и Advance Steel

С помощью расширения Robot-Advance Steel Link можно обновлять модели Advance Steel, синхронизировав их с Robot, с учетом последних изменений.

Синхронизация — это процесс, который позволяет вносить изменения в формате SMLX без повторного импорта всей конструкции.

Рабочий процесс синхронизации

• Экспортируйте модель из Advance Steel в Robot с помощью расширения, используя файл в формате SMLX.
• Если в модель Robot были внесены изменения, экспортируйте измененную модель повторно из Robot в другой файл SMLX.
• Вернитесь к модели в Advance Steel, выберите вкладку «Экспорт и импорт»  панель «Форматы обмена»  «Синхронизация Advance» и загрузите измененный файл SMLX.



• Измененный файл SMLX сравнивается с уже загруженной моделью. Отображаются все различия между двумя версиями модели. Изменения каждого объекта отображаются в списке, который можно отфильтровать.
• При синхронизации все новые объекты помечаются как добавленные, а существующие объекты с геометрическими изменениями (сечения, материалы, положения и т. д.) — как измененные.
• Применить изменения можно частично или полностью. Чтобы сделать это, после выбора изменений нажмите кнопку «Применить все операции».


Прим.: Если выбранные объекты были экспортированы в файл SMLX и изменены в Robot, выберите эти объекты в модели Advance Steel перед загрузкой измененного файла SMLX. В противном случае объекты, не включенные в экспортируемый набор, отображаются как удаленные в диалоговом окне «Синхронизация».

Для быстрого выбора нескольких объектов можно использовать группу выбора. См. раздел Использование группы выбора.

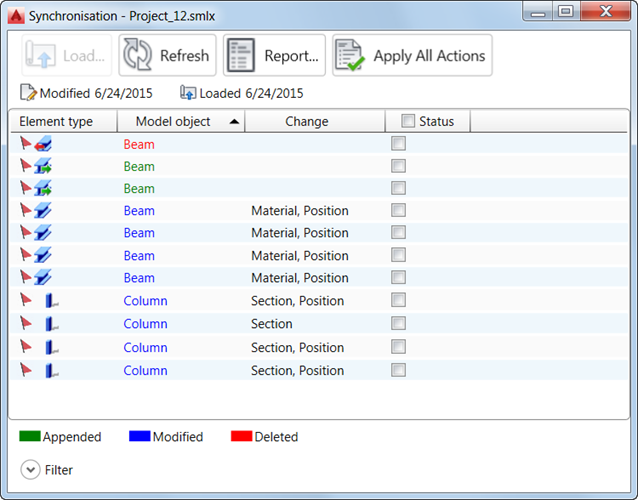

Диалоговое окно «Синхронизация»

В диалоговом окне «Синхронизация» можно установить следующие флажки.

• Основной флажок статуса, чтобы принять все изменения для всех объектов.
• Основные флажки, например «Сечение-Файл» или «Материал-Файл», чтобы принять изменения сечений или материалов для всех объектов.
• Отдельные флажки в строке изменений, чтобы применить только определенные изменения.

Измененные объекты отображаются синим цветом. Информация об измененных объектах отображается в столбце «Изменение». Для просмотра сведений об отдельных изменениях выполните следующие действия.

• Щелкните левой кнопкой мыши заголовок столбца «Изменение» и выберите «Добавить столбец»  «Файл». Затем выберите элемент данных из списка, например «сечение-файл», «материал-файл» и т. д. Отобразится другой столбец с информацией о выбранных данных последнего переноса в Robot.
• Щелкните левой кнопкой мыши заголовок столбца «Изменение» и выберите «Добавить столбец»  «Модель». Затем выберите элемент данных из списка, например «сечение», «материал» и т. д. Отобразится другой столбец с информацией о выбранных данных в модели Advance Steel.

Основные флажки с примененными фильтрами

К основным флажкам можно применить фильтры. Если объекты выбраны с помощью фильтров и установлен основной флажок, отдельные флажки будут установлены только для отфильтрованных строк. В качестве примеров см. следующие изображения.

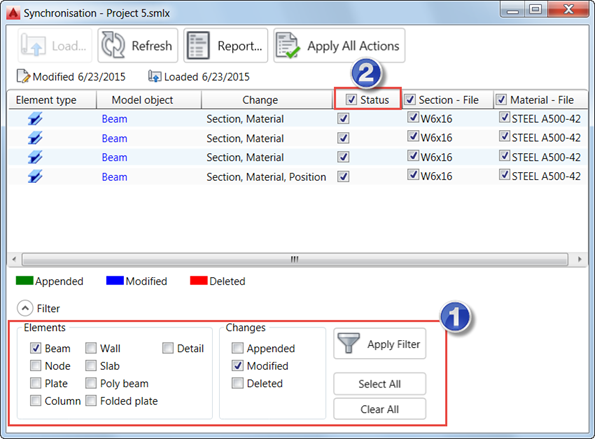

1. Выбор измененных балок для отображения.
2. Установка основного флажка статуса.

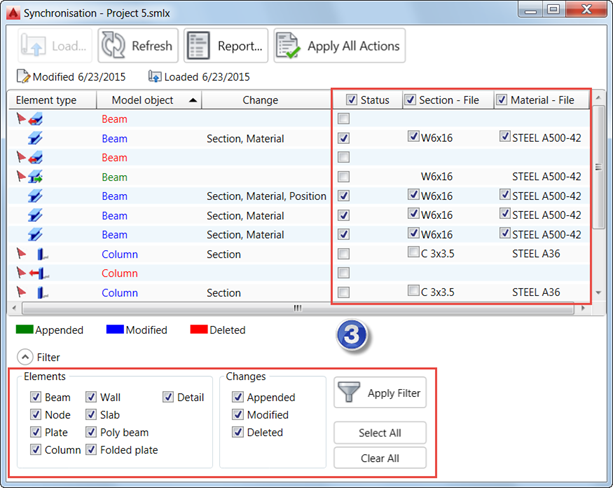

3. Возврат к отображению всех объектов.

   Флажки установлены только для строк, в которых содержатся измененные балки.

Отображение положения в диалоговом окне «Синхронизация»

В качестве подсказки указываются координаты начальной и конечной точек оси объекта. Это относится ко всем линейным элементам. Прямые оси задаются двумя точками со следующим синтаксисом: 0',0'',0'->100',0'',0'.
