Назначение оптимально сочетающихся материалов и сечений из исходного приложения материалам и сечениям в целевом приложении (если они не были назначены автоматически).
Если расширению не удается автоматически назначить материалы и сечения из баз данных Robot соответствующим элементам в базах данных Advance Steel, открываются диалоговые окна для преобразования материалов и сечений. Проблемы с автоматическим назначением возникают из-за различий в именах элементов в базах данных исходного и целевого приложений.
Преобразование материалов

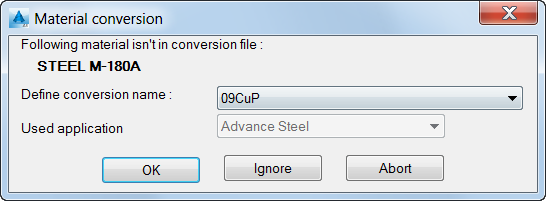

- В диалоговом окне «Преобразование материалов» разверните раскрывающийся список «Определение имени преобразования». Выберите материал, который лучше всего соответствует материалу, не включенному в файл преобразования.
- Нажмите кнопку «ОК».
Диалоговое окно «Преобразование материалов» отображается для каждого материала, который невозможно преобразовать (назначить) автоматически. Повторите эти шаги для каждого подобного материала.
Преобразование сечений

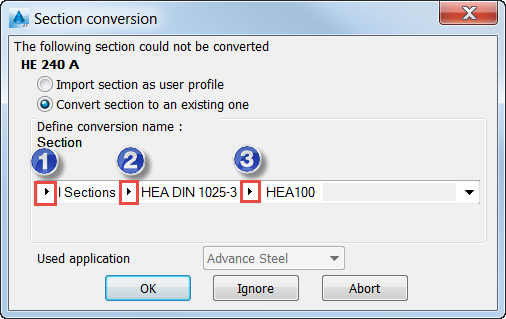

В диалоговом окне «Преобразование сечений» выполните одно из следующих действий.
- Выберите «Импортировать сечение как профиль пользователя» и нажмите «ОК».
Используйте этот вариант для переноса сечения из Robot в Advance Steel в качестве профиля пользователя.
- Оставьте выбранным пункт «Конвертир. сечение в одно из существующих». В разделе «Определение имени преобразования» укажите сечение, наиболее точно соответствующее сечению, которое необходимо преобразовать. Для этого разверните списки (1), (2) и (3), выберите тип сечения, базу данных сечений и сечение. Нажмите кнопку «ОК».
