Часть 4. Создание перекрытия

В этом упражнении мы создадим полуэтаж в складской части здания.

Категория Новые пользователи Требуемое время 15 мин. Используемые учебные файлы GSG_04_add_floor.rvt

Сначала скачайте файл GSG_04_add_floor.rvt. Скачайте этот файл ZIP (если ранее не скачивали файлы упражнений для учебных пособий).

Цели

• Добавление перекрытия путем рисования контура, который будет служить границей.
• Редактирование границы перекрытия и использование инструментов "Выровнять" и "Обрезать" для создания эскиза замкнутого контура.

Посмотреть видеоролик

Создание перекрытия на нижнем уровне

1. Откройте проект GSG_04_add_floor.rvt.
   Прим.: В файл добавлен еще один уровень — уровень полуэтажа. В файл добавлены дополнительные элементы основания для создания тротуара и парковочной зоны.
2. В Диспетчере проекта в разделе «Планы этажей» дважды щелкните элемент «Полуэтаж».
3. Выберите вкладку "Архитектура"панель "Формирование" ("Перекрытие").
4. Выберите вкладку "Изменить | Создать массив пола"панель "Рисование" ("Выбрать стены").

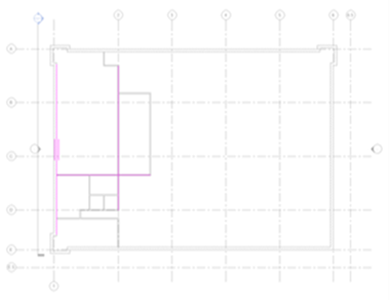

5. Наведите указатель на каждую из трех стен, как показано на изображении, и щелкните каждую из них для размещения линий границы.

6. Выберите вкладку «Изменить | Создать массив пола»панель «Рисование» и внесите изменения, чтобы разместить сегменты линии.

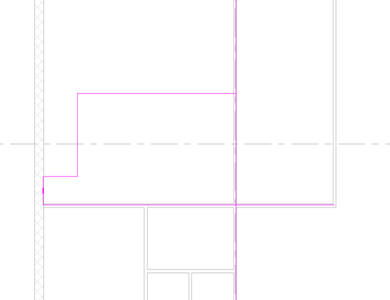

7. Разместите дополнительные линии границ примерно так, как показано на изображении.
8. На вкладке «Изменить | Создать массив пола» выберите команду «Обрезать до угла».
9. Обрежьте углы границы путем выбора линий по бокам, которые будут сохранены.

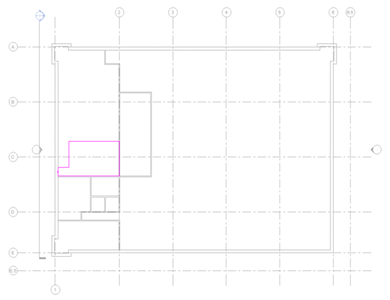

10. После формирования замкнутого контура нажмите (Выход из режима редактирования) на панели «Режим». В диалоговом окне нажмите кнопку «Да».
