Исключение элементов из набора инструментов автоматического заполнения

Выберите элементы на палитре «Элементы базы данных производителя MEP», которые не будут использоваться с инструментами автоматического заполнения.

Если элемент или группа элементов на палитре «Элементы базы данных производителя MEP» помечены как исключенные из набора инструментов автоматического заполнения, такие элементы не будут использоваться для заполнения с помощью следующих инструментов:

• Проект для производителя
• Быстрое соединение
• Трасса и заливка
• Трассировка через несколько точек
• Обрезка/удлинение
• Вставить деталь
• Размещение стандартных элементов, для которых требуются адаптеры; например, при соединении фланцевого клапана со сварной трубой

Во время преобразования будут использоваться все группы службы. Применяются исключения для групп.

Элементы, исключенные из набора для использования с инструментами автоматического заполнения, обозначаются значком , который отображается рядом с ним на палитре «Элементы базы данных производителя MEP». Это указывает на то, что этот элемент или группа элементов не будут использоваться вместе с инструментами автоматического заполнения. Другими словами, эти элементы исключаются набора инструментов автоматического заполнения.

При этом элементы, которые были исключены из набора инструментов автоматического заполнения, можно вставить в модель вручную, при условии что они правильно выбраны.

Инструмент «Трасса и заливка» будет ссылаться на все группы при поиске элементов, которые можно использовать в различных решениях.

С помощью параметра «Включить палитру» можно задать конкретную палитру, используемую для преобразования. Например, таким способом можно обеспечить преобразование воздуховода круглого сечения в прямоугольный.

Прим.: Оцените службы конфигурации производителя.

• Убедитесь, что порядок элементов в службе соответствует приоритету их использования.
• Убедитесь в том, что элементы базы данных производителя поддерживают необходимые диапазоны размеров.
• Используйте исключения для управления использованием элементов в заданном сценарии преобразования, например:
  • Исключите элементы, которые не должны использоваться.
  • Исключите элементы для управления использованием тройников или врезок.
  • Исключите элементы для управления использованием фитингов с большим или малым радиусом.
  • Для служб с несколькими группами следует установить или проверить исключения для каждой палитры.
  • Проверьте исключения палитры, чтобы убедиться в том, что использование нужных деталей не ограничено.

Чтобы исключить элементы или группы элементов из набора инструментов для автоматического заполнения, выполните следующие действия:

1. Перейдите к палитре «Элементы базы данных производителя MEP». Палитра отображается по умолчанию при создании новой модели в Revit. Если палитра не отображается, перейдите на вкладку «Системы»панель «Производитель» («Элемент базы данных производителя»). Кроме того, можно выбрать вкладку «Вид»панель «Окна»раскрывающийся список «Пользовательский интерфейс»«Элементы базы данных производителя MEP».

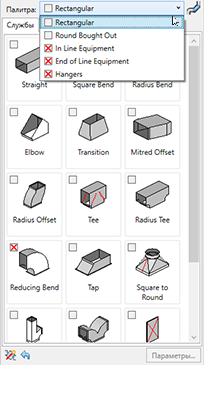

2. Нажмите кнопку «Режим исключений для автозаполнения» , расположенную в нижней части палитры «Элементы базы данных производителя MEP». При нажатии на эту кнопку активируется режим исключений для автозаполнения и рядом с каждой деталью, отображаемой на палитре, добавляется небольшой флажок . Флажок также добавляется рядом с именем каждой палитры служб в раскрывающемся списке «Палитра», как показано на изображении ниже.


   Значок исключения для автозаполнения	Описание
   ВКЛ	На этой версии значка исключения для автозаполнения отображается небольшая включенная лампочка, которая обозначает, что режим исключений для автозаполнения активирован. Если режим исключений для автозаполнения активирован, можно выбрать (установить флажок) детали, которые будут игнорироваться при активированном режиме исключений для автозаполнения, или отменить их выбор (снять флажок).
   ВЫКЛ	На этой версии значка исключения для автозаполнения отображается небольшая выключенная лампочка, которая обозначает, что режим исключений для автозаполнения деактивирован. Если режим исключений для автозаполнения деактивирован, невозможно выбрать (установить флажок) детали, которые будут игнорироваться при деактивированном режиме исключений для автозаполнения, или отменить их выбор (снять флажок). Деактивировать режим исключений для автозаполнения можно, щелкнув этот значок.

3. На палитре «Элементы базы данных производителя MEP» выполните одно из следующих действий:
   • Чтобы исключить отдельные элементы, выберите небольшой флажок рядом со значком элемента, чтобы исключить его из набора для использования с инструментами автоматического заполнения. Если элемент исключен, появляется значок . Например, на приведенном выше примере были исключены следующие элементы: «Изгиб неравного радиуса» и «Эксцентрический конус».
   • Чтобы исключить всю группу деталей, установите небольшой флажок рядом с именем палитры служб, отображаемым в раскрывающемся списке «Палитры», предназначенном для выбора палитры. Если палитра исключена, появляется значок . Например, на изображении выше следующие палитры были исключены: «Встроенное оборудование», «Нагрузочное оборудование» и «Подвески».
   Исключение выбранных объектов действительно только во время текущего сеанса и только для текущего пользователя. Они не сохраняются после завершения сеанса и закрытия Revit.
4. Нажмите кнопку «Восстановить» , чтобы удалить все исключения, добавленные в этом сеансе Revit. При нажатии кнопки «Восстановить», все флажки, добавленные во время текущего сеанса Revit для текущего пользователя, удаляются из палитры «Элементы базы данных производителя MEP».
   Прим.: При выборе «Восстановить» удаляются только исключения, добавленные текущим пользователем Revit во время данного сеанса Revit. При этом сохраняются любые исключения, заданные в исходной конфигурации по умолчанию в продукте из семейства Autodesk Fabrication. Исключения, заданные в конфигурации по умолчанию в продукте из семейства Autodesk Fabrication, обозначаются значком .
