Создание эскиза топо-поверхности, добавление границ участков, основания здания, компонентов площадки и мест парковки.

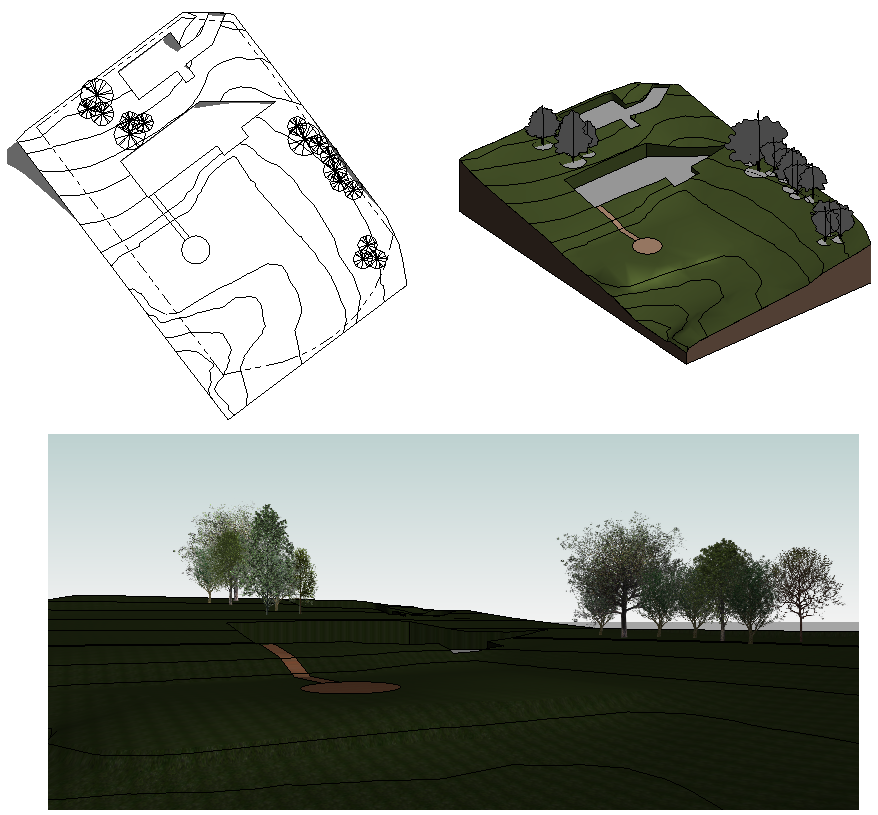

Далее можно создать 3D вид площадки и при необходимости выполнить его визуализацию для более реалистичного представления.
Темы в этом разделе
Совместное использование топографии в Revit и Civil 3D.
Реализованное в Revit взаимодействие с Autodesk Civil 3D позволяет оптимизировать процесс разработки и использования топографических данных для проекта, а также совместную работу с ними.
Параметры генплана
Общие параметры генплана можно изменить в любое время. Можно задавать значения интервала горизонталей, добавлять пользовательские горизонтали и выбирать материал разреза.
Топо-поверхности
Создайте топо-поверхности в модели Revit для представления топографии стройплощадки.
Границы участка
Добавьте границы участка на плане стройплощадки, чтобы определить отступы и допустимую площадь здания.
Объемы выемки и насыпи на площадке
В Revit рассчитываются объемы выемки и насыпи на площадке, что помогает определить стоимость земляных работ при освоении площадки.
Основания зданий
На топо-поверхность можно поместить основание здания. Структуру и глубину основания затем можно изменить.
Добавление компонентов парковки
Можно добавить места для парковки на топо-поверхность и определить топо-поверхность как основу для компонента парковки.
Добавление компонентов площадки
На генплане можно разместить компоненты, относящиеся к площадке, например деревья, столбы для инженерных сетей и пожарные гидранты.
