Размещение арматурных стержней произвольной формы — параллельное размещение

Параллельное размещение арматуры произвольной формы в железобетонных элементах с разной геометрией.

Чтобы выполнить параллельное размещение арматурных стержней произвольной формы, выберите одну или несколько ссылок на грани на любом виде. В этом примере показано параллельное размещение стержня произвольной формы на 3D-виде.

1. Выберите вкладку «Конструкция»панель «Армирование» («Арматурный стержень»).
2. Выберите «Изменить | Разместить арматурный стержень произвольной формы»  панель «Способы размещения»  (Арматурный стержень произвольной формы).

3. Выберите «Изменить | Разместить арматурный стержень произвольной формы»  панель «Тип распределения»  (Параллельный).

Прим.: Чтобы выбрать несколько граней или сегментов траектории, щелкните «Изменить | Разместить арматурный стержень»  панель «Выбрать несколько»  (Выбрать несколько).
4. Укажите тип арматурного стержня на палитре свойств.
5. На панели «Набор арматурных стержней» укажите компоновку.

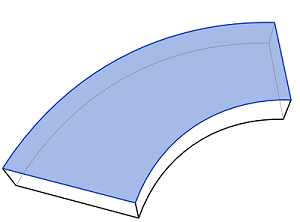

6. Выберите «Изменить | Размещение арматурного стержня произвольной формы»  панель «Далее»  (Поверхность). В области рисования выберите поверхность элемента, на которой будет размещен арматурный стержень произвольной формы.

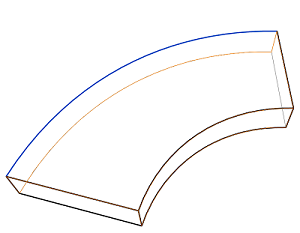

7. Выберите «Изменить | Размещение арматурного стержня произвольной формы»  панель «Далее»  (Траектория). Выберите ребро элемента.
   Прим.: Можно нажать клавишу пробела, чтобы продолжить выбор траектории размещения.

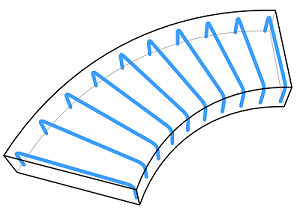

8. Арматурный стержень заполнит основу в соответствии с опорными поверхностями и предварительно заданными свойствами.

9. Для выхода из режима размещения арматурных стержней произвольной формы нажмите клавишу ESC.
