Создание срезов под углом на стыке двух стальных элементов с соответствующим соединением.
Создание параметрического среза под углом
- Выберите вкладку «Сталь»
панель «Параметрические разрезы»
(«Под углом»).
- Выберите стальной элемент, на котором будет выполнен срез.
- Нажмите ENTER.

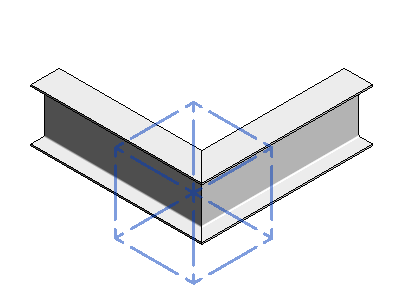

- Будет создан срез под углом. Дополнительное соединение между элементами отображается в виде рамки, нарисованной пунктирными линиями.
- Выберите рамку дополнительного соединения для доступа к его свойствам на палитре «Свойства».
Срезы под углом в изготавливаемых стальных конструкциях отображаются только в случае, если выбран высокий уровень детализации вида.
