Разрез стального элемента на полке примыкающего стального элемента

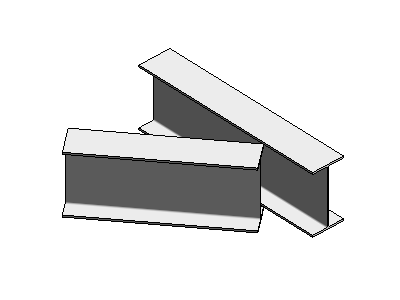

Создание разреза на полке пересекающихся балок с соответствующим соединением между элементами.

Создание параметрического среза на полке стального элемента

1. Выберите вкладку «Сталь» панель «Параметрические разрезы» раскрывающийся список «Под углом» («Срез — полка»).
2. Выберите стальные элементы, на которых будет выполнен разрез.

3. Нажмите <ENTER>.

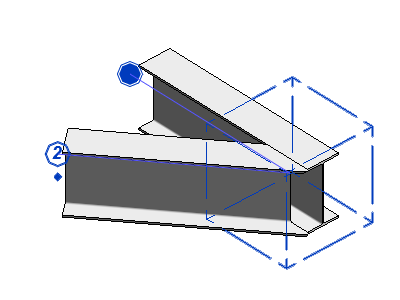

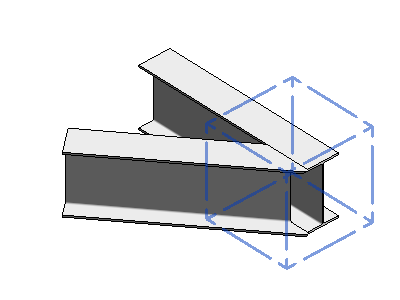

   На полке пересекающегося элемента будет создан разрез. Дополнительное соединение отображается в виде рамки из пунктирных линий. Чтобы изменить элемент, вырезанный с помощью инструмента «Срез — полка», щелкните значок ромба под меткой с номером.


4. Для доступа к экземпляру и ввода свойств дополнительного соединения выберите рамку соединения.

Разрезы типа «Срез — полка» видны только в случае, если выбран высокий уровень детализации вида.
