Узнайте, как создать модель хомута, используя параллельное распределение арматурных стержней произвольной формы.

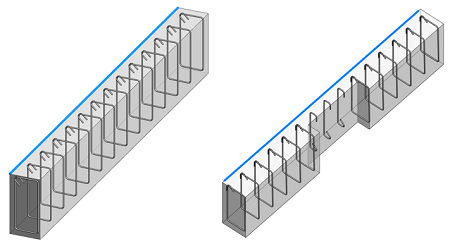

Начальное/конечное положение хомута
Хомуты располагаются таким образом, чтобы начальные и конечные точки стержней находились ближе всего к траектории, даже для разомкнутых стержней.
Автоматическое замыкание хомутов
Чтобы получить геометрию с замкнутым контуром для каждого стержня в параллельном распределении, можно включить параметр автоматического замыкания стержней. Для этого необходимо отредактировать зависимости стержней и установить флажок зависимости «Выровнять/отсечь».
Прим.: Этот параметр включен по умолчанию при размещении стержня со стилем «Хомут/стяжка».
Если не удается получить замкнутый контур, параметр остается включенным до тех пор, пока не будет определен ближайший возможный контур (например, при добавлении или удалении главных граней).

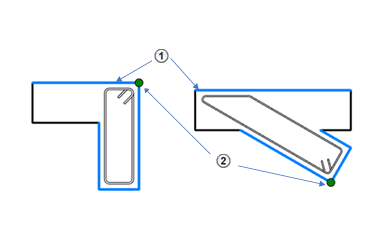

Выбранные грани.
Траектория распределения.

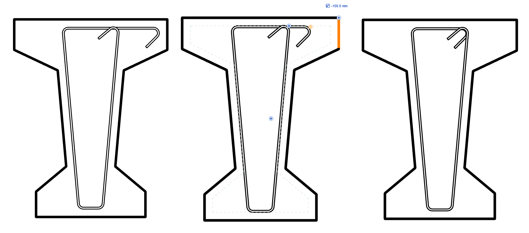

Автоматическое замыкание примыканий в конце для хомутов
Если активирован параметр автоматического замыкания, концы каждого стержня в наборе остаются присоединенными к граням элементов. При этом может казаться, что стержень не замкнут.
Совет: Используйте смещение начала или конца стержня, чтобы отрегулировать его длину. Кроме того, можно использовать грань дополнительного элемента, чтобы ограничить концы стержней.
