Изменение компонентов пользовательского соединения.
- Выберите пользовательское соединение.
- Выберите вкладку «Изменить | Соединения несущих конструкций»
панель «Соединение»
(«Правка»).
- В диалоговом окне «Редактирование типа пользовательского соединения» щелкните:
(«Добавить»), чтобы выбрать субэлементы, входящие в пользовательский тип соединения.
(«Удалить»), чтобы исключить выбранные субэлементы из пользовательского типа соединения.
Прим.: При удалении элемента из пользовательского соединения соответствующий элемент будет автоматически удален из проекта.

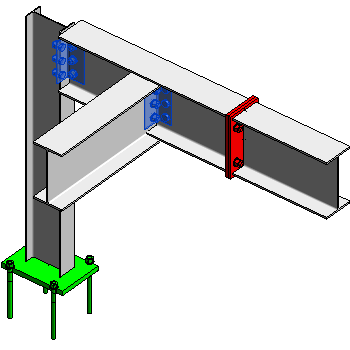

Прим.: В ранее определенные пользовательские соединения можно добавить стандартные соединения, но только в случае, если начальное количество элементов-основ не изменяется. Например, на изображении ниже исходное пользовательское соединение состоит из двух уголков (синего цвета). Пользовательское соединение присоединяется к несущей колонне, поэтому можно добавить базовую пластину (зеленого цвета). Однако для фланцевого стыка (красного цвета) потребовалась бы дополнительная балка, которая не была присоединена к исходному пользовательскому соединению. По этой причине фланцевый стык невозможно добавить в пользовательское соединение.
- На панели «Редактирование типа пользовательского соединения» выберите
(«Готово»), чтобы принять изменения, или
(«Отмена»), чтобы закрыть панель без сохранения изменений.
Прим.: Будет выполнено переопределение пользовательского соединения. Если в модели присутствует несколько экземпляров измененного типа пользовательского соединения, все экземпляры будут обновлены (включая параметры экземпляров). Перед выполнением этой операции появится предупреждение.
