动画演示十字形旋转门

为了使十字形旋转门自旋，首先要将四扇门与门轴链连。然后，您可以使用时间滑块来动画演示门轴旋转以使门自旋。

设置课程：

在上一课基础上继续操作，或转到 \startup\revolving_door 文件夹，然后打开 start_door_link.max 。
注：如果看到“文件加载：单元不匹配”对话框，请选择默认选项“采用文件单位比例”。

链接门与门轴：

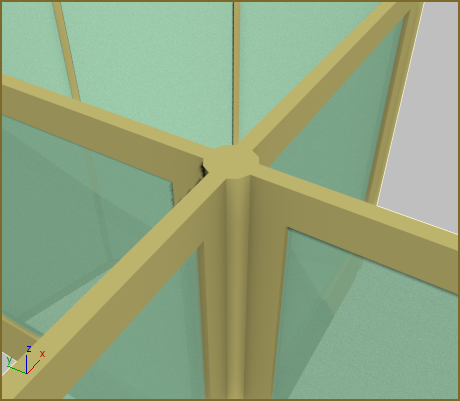

在“透视”视口中，缩放视口以便您拥有一个门轴与四扇门的特写视图。此外，这样做也有助于平移和环绕视图。

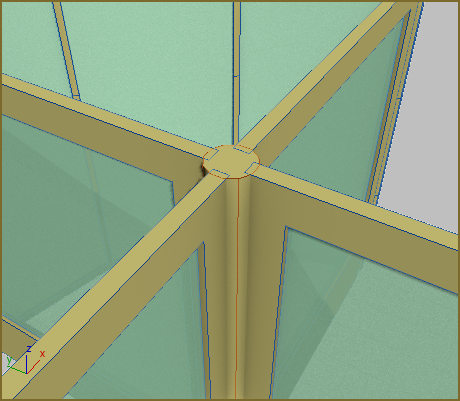

按 F4 键以显示边面。这便于在后面的步骤中进行查看。
在工具栏上，单击以激活（选择并链接）。
在视口，从其中一个轴门对象向门轴拖动鼠标。当您进行拖动时，您会在光标与原始门之间看到一条虚线。在 Cylinder01 上松开鼠标。Cylinder01 会高亮显示片刻以表明已经链接它。
针对其他三扇门中的每一扇重复步骤 3。
执行上述步骤时，“场景资源管理器”面板中的层次将更新，显示门此时是 Cylinder01 的子对象。完成这些步骤后，对象列表应如下所示：

如果列表不是以这种形式显示，请将未显示为 Cylinder01 的子对象的门再次链接到门轴。
单击（选择对象）以停用“选择并链接”。
再次按 F4 关闭“边面”显示区域。
缩小并平移，以便能再次看到整个模型。
现在，您可以动画演示十字形旋转门。

替换旋转控制器：

3ds Max 通过分配给各个对象的称为控制器的软件设备来执行动画。通常，对象具有针对位置、旋转和缩放指定的三种类型的控制器。默认的旋转控制器适用于角色动画，但是您需要将其替换为更适用于机械动画的控制器。

选择门轴 Cylinder01。
转至 “运动”面板并展开“指定控制器”卷展栏。
在“指定控制器”窗口中，单击以高亮显示“旋转: Euler XYZ”项。
单击（指定控制器）。

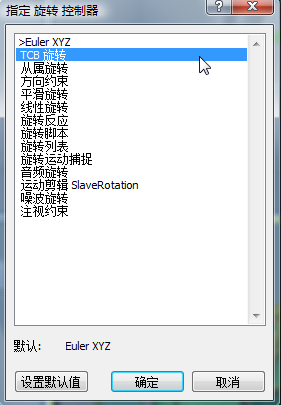

在“指定控制器”对话框中，单击“TCB 旋转”，然后单击“确定”。

在“指定控制器”卷展栏中列出的旋转控制器更改为“TCB 旋转”。

TCB 代表张力 (Tension)、连续性 (Continuity)、偏移 (Bias)。

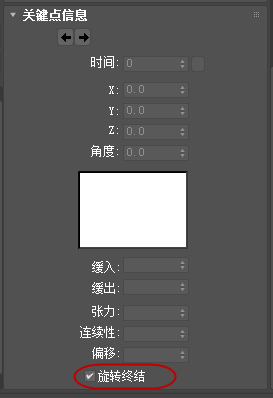

向下滚动至“关键点信息”卷展栏底部并且启用“旋转终结”。这样允许您将旋转关键点设置为大于 180 度。

重要：您必须启用“旋转终结”，否则动画演示不能正确执行。

动画演示门轴：

启用。
将时间滑块拖动至帧 100 处。
单击以激活（选择并旋转）。
将门轴绕 Z 轴旋转 360 度。注意观察坐标显示以使旋转正确。
提示：为了更加轻松地设置旋转，请通过按 A 键来启用“角度捕捉”。

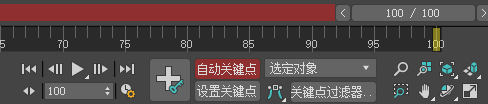

现在，“时间滑块”在时间段的起始和结束位置使关键帧显示为小矩形。
禁用。
在动画播放控件中，通过单击（转至开头）将动画倒带，然后单击（播放动画）。

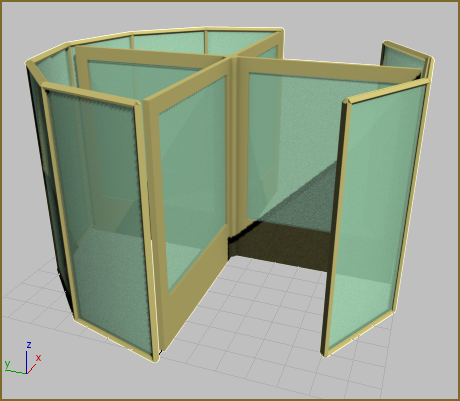

观看十字形旋转门在视口中旋转。
观看完动画后，单击（停止，与“播放”按钮位于同一位置）。
