显示定义的接线路径的步骤

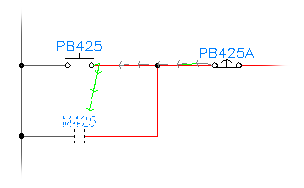

显示在选定导线网络上定义的导线路径。还可以在导线网络中的任意导线段上单击鼠标右键来访问此工具。

1. 单击“原理图”选项卡 “编辑导线/线号”面板 “接线路径”下拉列表 “显示接线路径”。 查找
   注：

   您也可以通过在导线网络中在任何导线段上单击鼠标右键来访问此工具。

2. 按空格键依次查看已定义的接线路径。

注： 如果接线路径跨越多个图形，并且您尝试以动画形式查看该路径，将显示一个对话框，其中列出图形外的接线信息，以便您可以指明转到其他图形来继续查看路径。
