如果导线网络由三个或三个以上的互联元件组成，则会给自/到连接报告带来潜在的未知因素。是 A 连接到 B，然后跳接到 C 还是 C 连接到 A，然后跳接到 B？
AutoCAD Electrical 工具集 提供了多种方法来定义接线路径。您可以控制 AutoCAD Electrical 工具集 分析回路的方式以及自/到连接信息如何输出到不同报告或注释为物理示意图表达（使用“面板示意图”工具的“导线注释”）。由于存在方法优先级的分层，因此即使在同一导线网络中，您也可以同时运行一个或多个接线路径方法。
AutoCAD Electrical 工具集 可执行以下步骤来确定接线路径：
- 检查使用“编辑接线路径”命令定义的接线路径，包括任何直接到端子连接。
- 检查导线网络中是否存在有角度的 T 形。
- 检查是否有任何元件具有相同的位置。

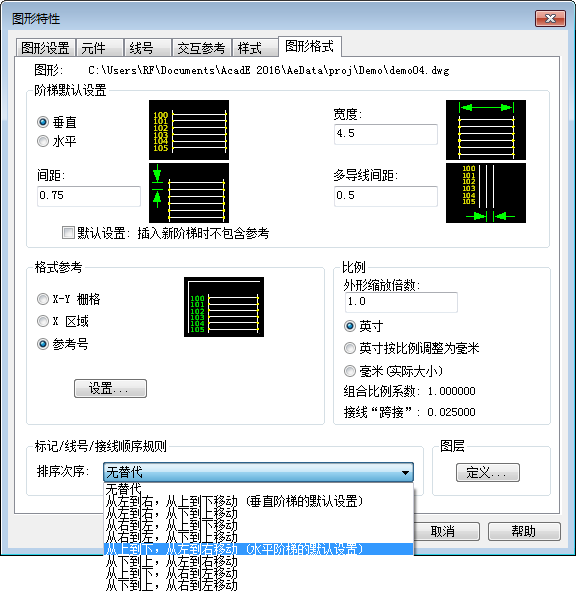

- 使用“排序次序”图形特性确定在以前的检查未予以考虑的任何元件的连接。
原理图接线顺序方法
此方法涉及到包含三个或三个以上互联元件的每个导线网络的连接路径。AutoCAD Electrical 工具集 会将递增连接路径值放置在每个接线连接点上。它将另存为三位数的扩展数据值，在接线属性上以“001”开头。当任何 AutoCAD Electrical 工具集 自/到报告处理包含该递增顺序数据的导线网络时，自/到导线连接将进行相应的排序。
直接到端子的接线路径方法

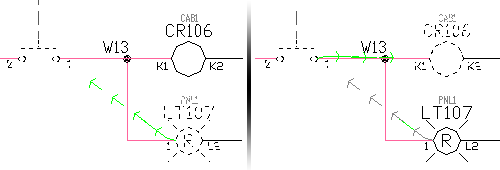

使用此方法可以定义直接连接到端子的多个元件。例如，原理图端子的一端连接至三个装置。可以将特定接线路径（使用上述的原理图接线路径方法）定义为强制进行连接报告，从而仅限于将端子报告为三个装置中的两个装置之间的普通连接点。会默认将第三个装置报告为跳接到其他两个装置中的一个。可以定义更多直接到端子的二级路经，以便第三个装置可以直接连接到端子。您还可以将两个端子直接连接在一起。结果为自/到连接报告显示所有这三个装置均直接绑定到端子。
有角度的 T 形接线方法
使用有角度的 T 形接线可以影响接线路径报告。T 形符号的方向用于定义路径。每个符号均具有属性 WDWSEQ，该属性含有指示首选接线路径顺序的三位数值。90 度拐弯或直连部分（取决于有角度的 T 形符号的样式）指示路径的开始位置。45 度拐弯是第二个连接。AutoCAD Electrical 工具集 将按照显示报告每种接线。
当多个有角度的 T 形接线符号的方向导致以下任一情况时，这种影响自/到接线路径报告的方法可能无法提供预期的结果：
- 接线配置不合逻辑或无法实现。
- 两条以上导线布线为经过装置上的给定接线连接点。
在“项目特性”
“样式”对话框中设置自动有角度的导线 T 形插入模式（取代 T 形交点）。
