AutoCAD Mechanical 中的焊接符号已更新，支持 AWS A2.4-2012 标准修订。为了支持 AWS A2.4-2012，焊接符号的所有方面均已修订，以符合 AWS A2.4-2012。
AutoCAD Mechanical 工具集继续支持 AWS A2.4-1998 标准修订，允许打开、编辑和保存在早期版本中创建的文档，而无需更新焊接标准。在支持 AWS A2.4-2012 和 AWS A2.4-1998 的情况下，您可以使用所需的标准修订来注释新设计和竣工设计。
注： 以旧文件格式保存新修订的焊接符号会将焊接符号转换为块。

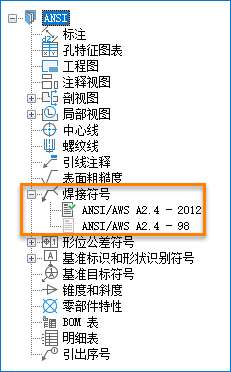

“选项”对话框
在 AutoCAD Mechanical 工具集中，新的 ANSI 标准修订将用作新工程图中的默认标准。打开旧版工程图时，默认标准会更改为旧版标准修订。您可以在“选项”对话框中更改标准修订。

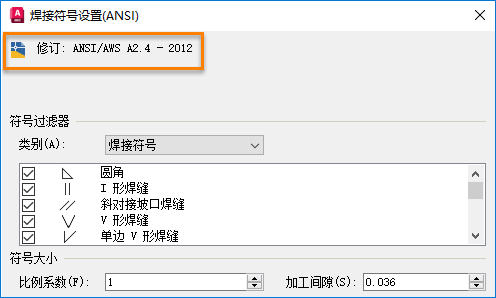

“焊接设置”对话框
“焊接设置”对话框显示了最新的 ANSI 修订。“符号”过滤器中还列出了对应的焊接和打底符号。
“焊接符号”对话框
“焊接符号 ANSI”对话框包含以下更改：
- “距离”选项板选项
- 连续焊缝
- 断续焊
- Stagger
- 非箭头侧交错
- 箭头侧交错
- “符号”选项板中新的焊接和打底符号

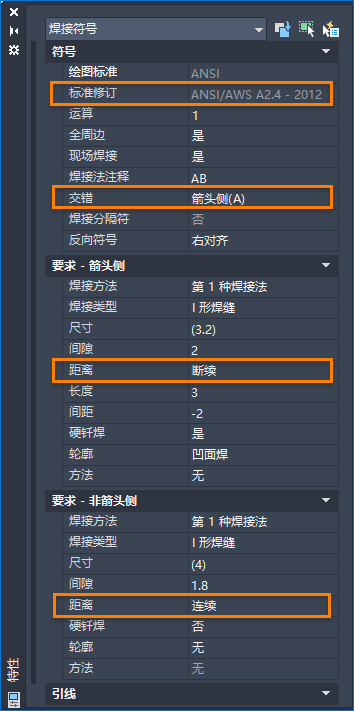

“属性”选项板
可以在“特性”选项板中查看和修改所有焊接符号特性。
