车削示例第8部分：排序制造操作

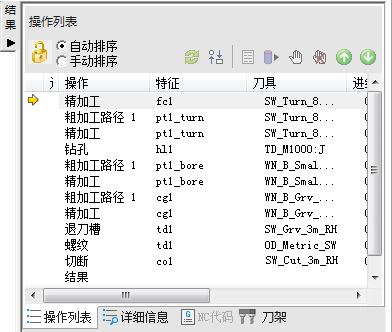

结果窗口中的操作列表选项卡显示了加工特征所需的所有操作。 操作旁边的黄色警告表示该操作存在潜在问题。 在这里，如果看到任何警告可忽略它们。

可以使用规则或操作模板来控制操作的自动排序。 2.5D铣削教程介绍使用规则。

本节通过修改 车削操作 模板来更改自动排序。

修改模板

1. 在操作列表选项卡上选择自动排序选项。 这确保了自动排序规则应用于操作。
2. 更改自动排序，将使用相同工具的操作组合在一起。
   • 点击加工顺序选项 按钮。
   • 在自动排序选项对话框中，选择使用模板。
   • 点击编辑模板。
3. 在特征顺序对话框中：
   • 选择粗加工外径车削。
   • 点击，直到粗加工外径车削（）在精加工外径车削之下。
   • 点击确定 ，关闭特征顺序对话框。
4. 单击确定，关闭自动排序选项对话框。
5. 仿真零件。
   • 单击开始选项卡>仿真面板>仿真模式> 3D，更改仿真类型。
   • 点击仿真工具栏上的运行 ，开始仿真。

     可看到，外径粗加工和精加工现在在钻孔之后。

   • 点击停止 ，结束仿真。
