使用轴网和标高

打开/关闭“轴网和标高”

1. 单击“视图”选项卡 >“轴网和标高”面板 >“显示轴网”。

识别轴网点

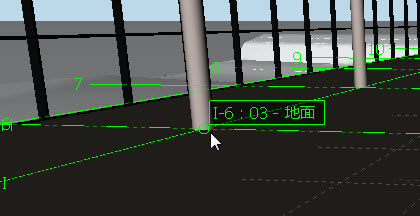

1. 将光标悬停在模型中的轴网交点上。将显示标高的名称和/或参考。



选择轴网颜色

1. 单击“视图”选项卡 >“轴网和标高”面板 >“轴网对话框启动器”。

2. 选择用于绘制轴网线的颜色。您可以针对以下标高选项选择颜色：

   • 上一标高 - 用于在相机位置正上方标高处绘制轴网线的颜色。
   • 下一标高 - 用于在相机位置正下方标高处绘制轴网线的颜色。
   • 其他标高 - 用于在其他标高处绘制轴网线的颜色。
   注意：显示的标高取决于选择的轴网模式，请参见轴网模式。

3. 单击“确定”。

更改轴网标签上的文本大小

1. 单击“视图”选项卡 >“轴网和标高”面板 >“轴网”工具启动器 。
2. 键入要用于轴网标签上的文本的标签字体大小（以磅为单位）。
3. 单击“确定”。

打开/关闭 X 射线模式

1. 单击“视图”选项卡 >“轴网和标高”面板 >“轴网”工具启动器 。

2. 单击“X 射线模式”复选框可打开和关闭 X 射线模式。

   注意：如果 X 射线模式处于关闭状态，则被对象挡住的透明轴网线将不会显示。

3. 单击“确定”。
