使用“SWARF 精加工”页面可创建在曲面外部使用刀具一侧进行切削的刀具路径。这仅适用于可延展曲面，因为刀具必须能在整个切削深度与曲面接触。
该对话框中的许多选项与轮廓精加工对话框上的选项类似。
对话框中的选项使用已选主曲面的同一模型描述。
- 已选曲面
驱动曲线 - 使用这些设置确定哪个曲面或曲面组用于创建切削移动。
- 曲面侧 - 选择是在曲面“内部”还是“外部”进行 SWARF 切削。

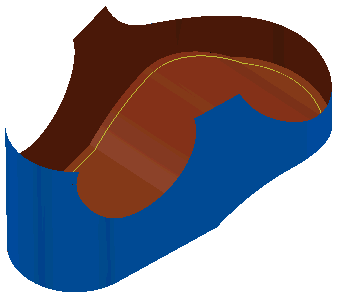

为“曲面侧”选择“内部”：

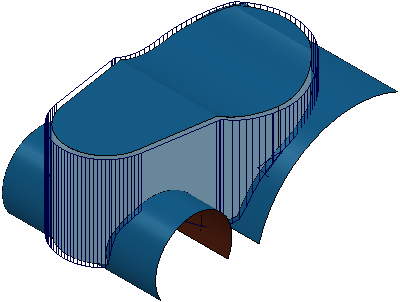

为“曲面侧”选择“外部”：
- 平均轴对齐 - 选择刀轴相对于 Z 轴的平均方向。
- 沿 Z 轴 - 将平均刀轴对齐于激活工作平面的正 Z 轴方向。
- 自 Z 轴 - 将平均刀轴对齐于其垂直或朝向激活工作平面的 Z 轴。如果您加工的曲面大体上垂直于 Z 轴（如螺旋），这会非常有用。

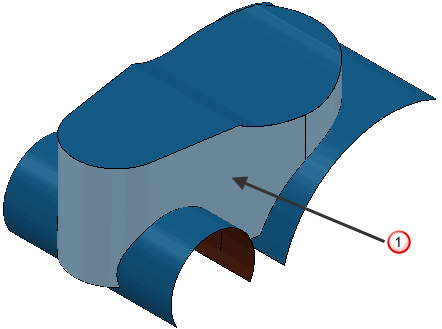

- 径向偏移 - 输入刀具与曲面之间的间隙。
径向偏移 - 0

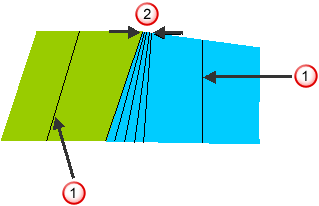

- 最小展开距离 - 刀具路径从一个曲面移至另一个曲面时，母线方向可能会发生更改。因为刀具会将自身与母线方向对齐，因此必须指定刀具可在此期间从一个母线方向更改为下一个母线方向的距离。展开距离测量为任一曲面边缘上的最小移动（或在展开开始前，最靠近刀具的部分与曲面上的对立部分之间的距离）。如果指定的值会导致过切，PowerMill 会自动增大“最小展开距离”。
- 母线方向。
- 展开距离。
- 在平面末端展开 - 选择此项时，展开只会发生在平面末端区域。取消选择此项时，展开将在各个位置发生。
- 反转轴 - 选择此项可将轴方向旋转 180
。
- 沿曲面纬线 - 选择此项可将刀轴与曲面纬线对齐。

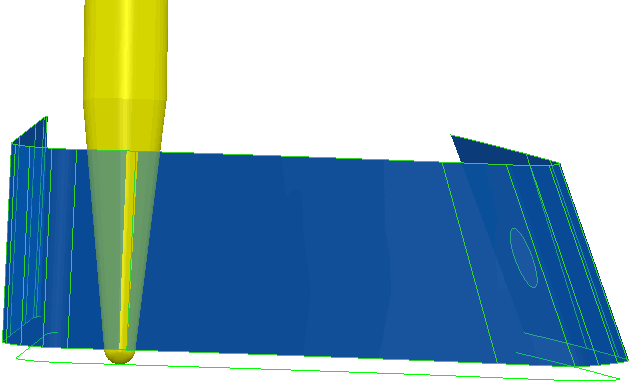

已选“沿曲面纬线”：
SWARF 刀具路径沿着基本曲面母线。

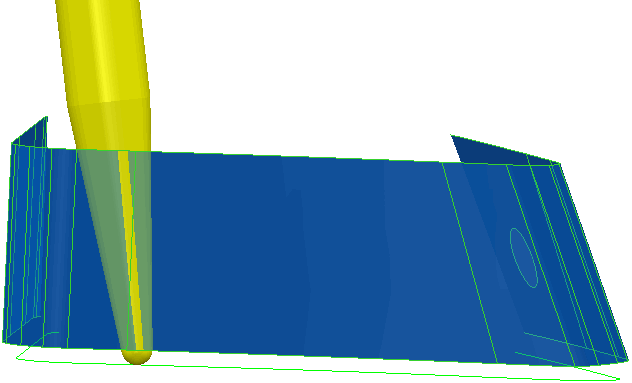

取消选择“沿曲面纬线”：
SWARF 刀具路径不一定沿着基本曲面母线。
曲面连接公差 - 输入值以取消加工公差与用于定义曲面之间间隙的公差的关联。如果曲面之间的间隙大于加工公差，PowerMill 会创建两个刀具路径段。要确保生成一个跨越间隙的连续刀具路径，请使用较大的“曲面连接公差”。
过切检查 - 选择此选项可使 PowerMill 检查刀具路径以了解它是否有任何部分过切，或取消选择此选项以关闭过切检查。
无过切公差 - 输入与曲面垂直的最大距离，刀具路径可以移动这段距离来查找安全位置。如果检测到大于此值的过切，则系统会按轴向提起刀具以避免过切。
公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。
切削方向 - 选择铣削技术。
从以下选项中选择“切削方向”：
- 顺铣 - 选择此选项可尽可能仅使用顺铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的左侧。
- 逆铣 - 选择此选项可尽可能仅使用逆铣或仰铣创建刀具路径。从刀具移动的方向查看时，刀具位于加工边缘的右侧。
- 任意 - 选择此选项可同时使用逆铣和顺铣创建刀具路径。这将尽可能减少提刀次数和刀具移动。
余量 - 输入零件留下的材料量。单击“余量”
按钮将“余量”框分成“径向余量”
和“轴向余量”
。使用这两个设置将分开的“径向余量”和“轴向余量”指定为独立的值。分开的“径向余量”和“轴向余量”值对正交零件很有用。您可以在斜壁零件上使用独立余量，但预测结果会变得更困难。
径向余量 - 输入刀具的径向偏移。进行 2.5 轴或 3 轴加工时，输入正值可在垂直壁留下材料。
轴向余量 - 输入刀具的偏移（仅在刀轴方向）。进行 2.5 轴或 3 轴加工时，输入正值可在水平面留下材料。
部件余量 - 单击可显示
