“挤出”对话框

双击挤出曲面，并使用“挤出”对话框的选项卡对其进行编辑：

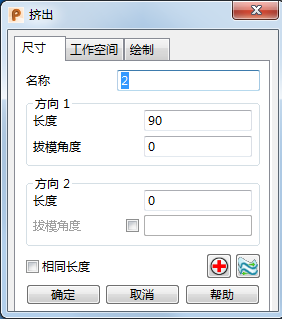

“尺寸”选项卡

使用此选项卡可以指定挤出曲面的尺寸：

• 名称 - 编辑已选挤出的名称。
• 方向 1
  • 长度 - 此为挤出的“长度”。如果在“方向 2”中指定的长度不为零，则该长度可以为零。
  • 拔模角 - 此为与挤出的底部形成的“拔模角”。该角通过垂直于主平面的轴测量：



• 方向 2
  • 长度 - 此为挤出的负长度。

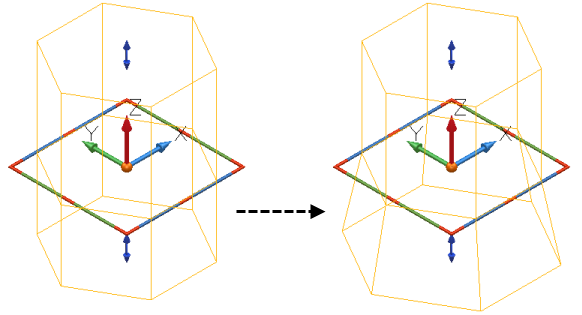

  • 拔模角 - 此为负长度中挤出的拔模角：



  输入值时，模型会动态地更新以反映所做的更改。

• 选择“同等长度”可为“方向 1”和“方向 2”设置相同的“长度”。
• 如果需要，请单击 来检查拔模角是否恒定。
• 单击 “反转方向”。这将反转曲面方向，使曲面外侧变为内侧，内侧变为外侧。

“工作空间”选项卡

使用此选项卡可以按照与“标准体素曲面”对话框 -“工作空间”选项卡相同的方式编辑旋转曲面的工作空间选项，但以下特有选项除外：

• 偏斜 - 如果选择此选项，则对工作平面的任何更改都将改变挤出的方向，但不会影响基础曲线。如果取消选择此选项，则对工作平面的更改将改变整个挤出的方向和位置。
• - 此按钮可以使工作平面的 Z 轴垂直于基础曲线所在的平面。如果基础曲线为非平面，则会计算最佳拟合平面。

“草图”选项卡

此选项卡的使用方式与“旋转”对话框上的“绘制”选项卡相同。
