通过面片创建曲面

可以通过面片（横向和纵向曲线之间的区域）生成曲面。使用该选项可以输入点（表示横向与纵向的相交）来定义面片。然后，这些面片可用于定义和创建曲面。

通过面片创建曲面的步骤：

1. 单击“曲面”选项卡 >“创建”面板 >“通过面片”。

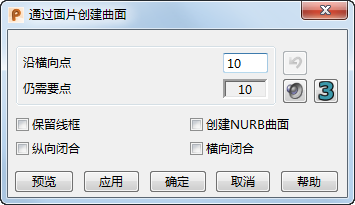

   系统将显示“通过面片创建曲面”对话框：



2. 输入要用于指定横向曲线的“沿横向点”的数量。
3. 创建表示第一个横向的点。

   您可以在图形窗口中单击，或者使用测头获取点数据。

   “仍需要点”文本方框显示完成当前横向曲线所需的点数；每次输入点时，该数量将减少。

4. 创建表示第二个横向的点。将在两个横向之间生成曲面。

   可以创建多个横向，可根据需要在每个横向上使用不同数量的点。

   根据需要使用对话框中的其它选项：

   • - 撤消上一个输入的点。
   • - 使用这些按钮可启用和禁用声音提示。
   • - 显示一个窗口，其中显示完成当前横向曲线所需的点数。
   • 保留线框 - 在对话框完成后保留线框。取消选中该复选框可仅显示曲面。
   • 创建 NURBS 曲面 - 创建 NURBS 曲面，而不是 Power Surface。
   • 纵向闭合 - 生成曲面时纵向闭合曲线。
   • 横向闭合 - 生成曲面时横向闭合曲线。
   • 预览 - 显示创建的曲面的预览。
   • 应用 - 单击此按钮可应用所做的更改而不关闭对话框。系统随即创建曲面，并且可以在同一运行状态中再创建一个曲面。
5. 单击“确定”保存更改并关闭对话框。
