将标签包裹到对象

可以从图像文件创建标签并将其包裹到阴影对象，如下所示：

注： 此功能的可用性取决于许可证。

1. 选择模型，然后单击“视图”选项卡 >“外观”面板 >“阴影”>“阴影”，或单击“视图”工具栏上的“阴影” 按钮，为模型生成阴影。
2. 选择要将标签包裹到的曲面或实体。
3. 单击“可视化”选项卡 >“格式”面板 >“标签”：

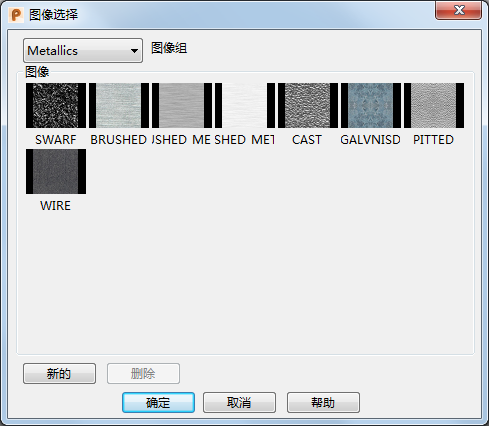

• 如果没有可用标签，则会显示“图像选择”对话框，以便您可以选择标签的图像：



  也可以创建新图像组并从用户组中删除已选图像。

  选择图像以用作标签的步骤：

  1. 从“图像组”列表中选择一个选项。此列表包含可用图像的类型，如木材、金属和编织。选择图像组后，该组的图像将显示在对话框中。
  2. 通过在“图像”区域中单击一个预览按钮，选择一个图像以用作标签。
  3. 单击“确定”可从已选图像创建标签并将其包裹到已选对象。系统将显示“标签编辑”对话框。使用此对话框中的下列按钮指定“用户”图像组的内容：

  • 单击“新的”可打开“加载图像文件”对话框，以便选择一个新图像文件放置在选择器中。当您添加自己的图像时，该图像将显示在“用户”图像组中。
  • 单击“删除”可从“用户”图像组中删除已选图像。
  注： “用户”图像组中的图像仅在当前 PowerShape 运行状态中可用。在您使用该图像时，该图像将临时存储在模型中。
• 如果标签可用，将显示“标签选择”对话框，以便您可以选择标签以增加到对象。

您可以编辑对象上的标签（例如通过更改其图像），或删除标签。如果其它对象使用该标签，则某些编辑操作也会更改这些对象的外观。例如，更改标签的图像会影响使用该标签的所有对象。

编辑对象上标签的步骤：

1. 选择对象。
2. 单击“可视化”选项卡 >“格式”面板 >“标签”。系统将显示“标签选择”对话框。
3. 使用“标签选择”对话框可编辑标签。
