表面元素的结果将相对于其局部坐标系显示，该坐标系与其“跨度方向”兼容（请参见跨度方向）。“跨度方向”的方向被传输到分析模型并作为定义局部坐标系 X 轴的依据。Y 轴位于表面元素的平面上，垂直于 X 轴。Z 轴垂直于元素表面。

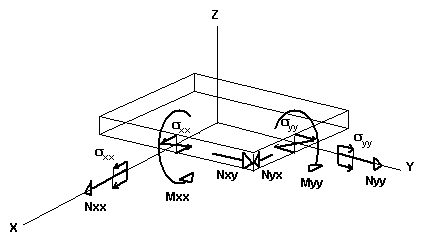

表面元素的符号约定。
在此图中，X 轴与“跨度方向”兼容。Mxx 是沿着由“跨度方向”（与 X 轴兼容）定义的轴方向作用的弯矩，而 Myy 是垂直方向上的力矩。
注： 若要显示曲面图元的局部坐标系，请选择“结果”对话框底部的复选框。请参见分析结果可视化。
