钢筋接头连接相邻钢筋并同时简化钢筋混凝土的设计。
接头与钢筋交互，它们之间通过修改物理尺寸进行连接。接头根据其连接需要将端部处理应用到连接的钢筋。钢筋几何图形缩短以适应与接头的连接。
接头族具有可自定义的几何图形。您可以创建和修改几乎任何类型的接头，它们在二维和三维视图中均具有单独的表示。类型参数定义尺寸标注、与接头连接的钢筋尺寸以及应用于钢筋的端部处理。
选中“对齐视图”选项后，接头几何图形会自动旋转以在二维视图中以相同方式显示。
在三维视图中，接头几何图形会始终与钢筋端点对齐。旋转接头时，这是默认位置。

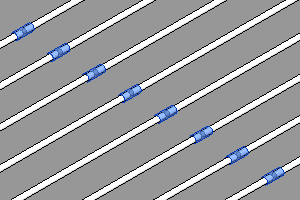

| 示例显示了与自由形式钢筋集中钢筋末端对齐的接头。 |
|---|
 |
要创建复杂几何图形并在二维视图中以真实方式显示它，可以编辑接头族，并取消选中“对齐视图”选项。

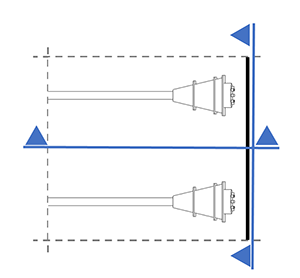

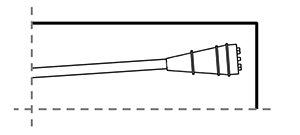

| 平面视图 | 第 1 部分 | 第 2 部分 |
|---|---|---|
 |
 |
 |
类似于钢筋、接头：
- 是明细表
- 适用于组和部件
- 可导出为多种格式
- 可扩展到钢筋集中的全部钢筋
- 通过唯一的接头编号可赋值到主体划分
- 可在主体中清晰查看。但是，在三维视图中接头始终作为实体显示
- 可以标记。
