放置钢筋接头

使用接头连接搭接或相邻钢筋实例。

视频：放置钢筋接头

1. 依次单击“结构”选项卡 “钢筋”面板 （钢筋接头）
2. 单击接头放置方式：
   • “修改|插入钢筋接头”选项卡 “放置选项”面板 （放置在钢筋末端）
   • “修改|插入钢筋接头”选项卡 “放置选项”面板 （放置在两钢筋之间）
3. 在“属性”选项板顶部的“类型”选择器中，选择所需的钢筋接头类型。将自动调整钢筋接头尺寸，以匹配要尝试连接的钢筋，或匹配为已连接的钢筋设置的尺寸。如果项目中不存在匹配的接头类型，将创建一个新的接头类型。
4. 在钢筋上放置接头。
   • 对于在钢筋末端放置接头，请选择要放置接头的钢筋末端。
   • 对于在两钢筋之间放置接头，请选择两个有效的钢筋实例。选定的第二根钢筋将根据需要重新定位和缩短，以便放置接头。

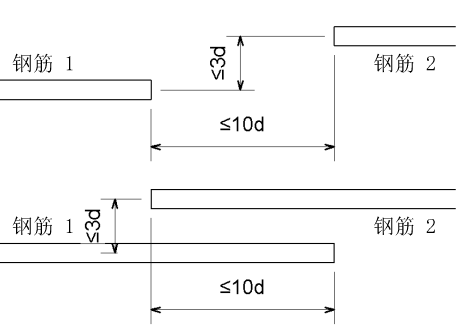

     对于连接两个钢筋实例的接头，连接的两末端的间隔不得超过 10 倍钢筋直径。不能将钢筋相互偏移至超过 3 倍钢筋直径。



     接头放置允差

在弧形钢筋之间放置钢筋接头

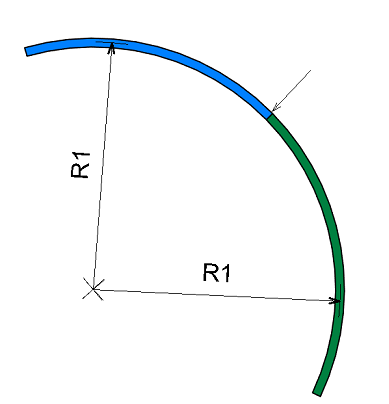

若要在两条弧形钢筋之间放置钢筋接头，两根钢筋需要具有相同的中心。

• 在“项目浏览器”中复制和自定义现有的末端处理。

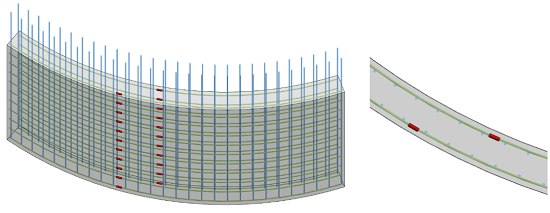

• 使用钢筋接头连接圆形混凝土结构中的相切弧形钢筋：



• 钢筋末端必须在直径为 10 的接头公差内才能连接。

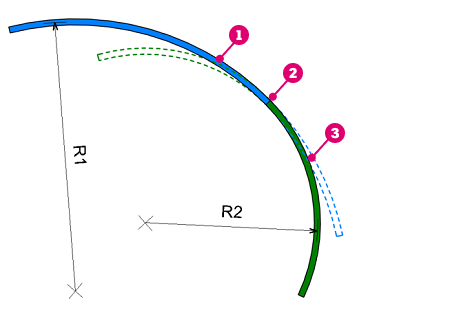

• 只有接头未剪切任何钢筋部分（它们仍保持在相切位置）时，才能连接没有相同中心的相切弧形钢筋。




非切线。

相切。

非切线。

提示： 要连接未对齐的钢筋，请将接头添加到其中一根钢筋，并将末端处理方式更改为其他钢筋，以便可以为接头连接进行预制。
