使用端蓋

新增功能：2020

重要提示：開始之前 若要使用「端蓋」指令，必須安裝 Inventor 自訂資源庫，並為作用中專案選取該資源庫。

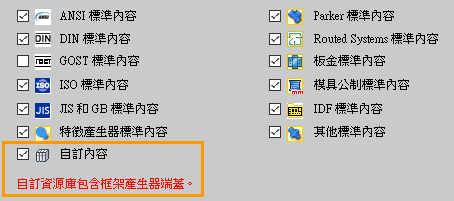

1. 安裝 Inventor 自訂資源庫。

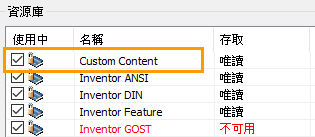

2. 安裝後，在「規劃資源庫: 專案名稱」對話方塊中，為作用中專案選取該資源庫。



安裝 Inventor 自訂資源庫並將其加入至作用中專案

請參閱支援文章以取得更多詳細資料

3. 最後，設定端蓋的「檔案命名預設值」，然後再開啟包含框架構件的組合檔。

建立並定位端蓋

1. 在功能區上，按一下「設計」頁籤 「框架」面板 「插入端蓋」。
2. (可選)
   • 展開面板右上角的「進階設定」功能表。請注意勾選的預設值，並對設定進行任何必要的變更。
   • 選取一個已儲存的預置，以規劃端蓋。
3. 選取要收到端蓋的構件面。
4. 選取構件面後，使用顯示控制來設定縮放和檢視方位。
   • 縮放視圖，並將視圖設定為互垂於框架操控點。
   • 縮放至框架操控點。
   • 將顯示恢復為初始視圖。

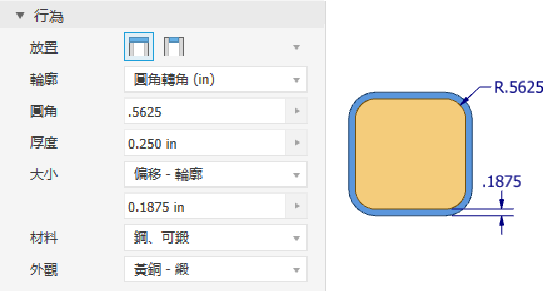

5. 設定行為選項：



   • 指定放置位置。



   • 指定輪廓：
     • 圓角
     • 倒角
     • 尖銳轉角
   • 設定板厚度。
   • 設定偏移類型及距離或比率。
   • (可選) 設定以下零件性質：
     • 材料
     • 外觀

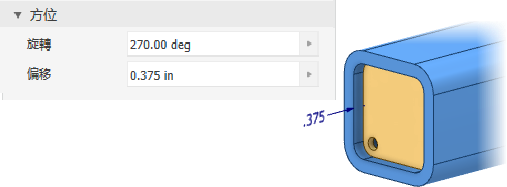

6. 指定方位。
   • 設定旋轉值。例如，將端蓋特徵 (如排水孔) 放置在正確位置。
   • 設定偏移值。該值指定所選面與端蓋之間的距離。



7. 按一下「套用」以使用目前設定插入端蓋，或按一下「確定」插入並完成。
8. 在「框架構件命名」對話方塊中，設定檔案顯示名稱、檔名和位置，然後按一下「確定」。

註: 請參閱〈建立自訂端蓋〉，以瞭解如何將具有排水孔等特徵的端蓋加入至資源庫。

編輯或重複使用端蓋

編輯端蓋的步驟：

1. 在瀏覽器中找到特徵，並展開以檢視例證。
2. 在構件上按一下右鍵，然後選取「使用框架產生器編輯」。
3. 使用「性質」面板中選取的項目進行所需修改。
4. 按一下「確定」以接受這個變更。

重複使用端蓋的步驟：

1. 在瀏覽器中找到特徵，並展開以檢視例證。
2. 在構件上按一下右鍵，然後選取「使用框架產生器編輯」。
3. 在顯示畫面中，點選要接收端蓋新例證的框架構件面。
4. 按一下「確定」以建立新例證。
