扭轉彈簧至少具有一個半螺旋。扭轉彈簧受作用於互垂於卷繞軸線的平面上的外部力，在繞線方向或解繞方向產生扭矩。扭矩由工作臂和支撐臂來承受。作用期間，有效圈數的直徑會變更。

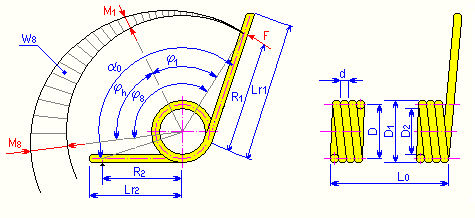

標註
|
d |
線材直徑 [mm, in] |
|
D |
彈簧平均直徑 [mm, in] |
|
D 1 |
彈簧外徑 [mm, in] |
|
L 0 |
一般自由彈簧狀態下彈簧簧圈部份長度 [mm, in] |
|
R 1 |
彈簧產生的工作力臂 [mm, in] |
|
R 2 |
彈簧產生的支撐力臂 [mm, in] |
|
M 1 |
預載彈簧產生的扭矩 [Nm, lb ft] |
|
M 8 |
滿載彈簧產生的扭矩 [Nm, lb ft] |
|
W 8 |
滿載彈簧產生的變形能量[J, ft lb] |
|
ϕ 1 |
預載狀態下的工作臂角度撓曲 [°] |
|
ϕ 8 |
滿載狀態下的工作臂角度撓曲 [°] |
|
ϕ h |
工作行程角度 [°] |
|
ρ 0 |
自由狀態下臂的角度 [°] |
|
F |
一般情況下 R1 臂上產生的工作力 [N, lb] |
繞線
- 向右 (常用)
- 向左 (必須以文字形式說明)
狀態
- 自由狀態：彈簧未負載 (指數 0)
- 預載狀態：對彈簧套用最小的工作負載 (指數 1)
- 滿載狀態：對彈簧套用最大的工作負載 (指數 8)
- 極限狀態：彈簧撓曲到實體長度 (指數 9)
註: 此處介紹了與彈簧有關的變數及其符號、識別符號和單位，以及相應的計算公式和說明。
