建立掃掠

您可以沿著路徑、沿著路徑與導引軌跡，或沿著路徑與導引曲面建立掃掠。

新增功能：2020

您可以在零件或組合中建立掃掠特徵。但是，在組合環境中無法使用導引曲面或實體加工體進行掃掠。

重要: 「掃掠」指令使用「性質」面板來定義特徵。如果您不熟悉 Inventor「性質」面板，請參閱〈關於「性質」面板〉，以瞭解工作流程、行為和進階選項，例如面板功能表和進階設定。請記住，在「性質」面板由上而下進行設定時，您在區段中所做的選取會決定下一個區段中顯示的選項。

沿著路徑掃掠加工體

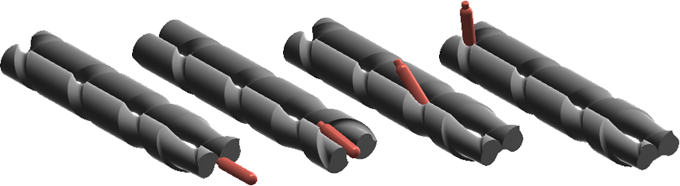

您可以使用實體掃掠來建立複雜造型、模擬工具路徑，或設計正時螺釘。加工體不必為迴轉的本體或圓柱本體。

以下是成功執行實體掃掠的一些秘訣：

• 避免在草圖中重疊線段。
• 在掃掠路徑起點處放置加工體。
• 路徑不必為 G1 (相切) 或 G2 (平滑) 連續，但使用 G2 連續路徑可取得最佳結果。
• 建立加工體時，請使用最少的幾何圖形並避免內部空心。這樣可同時提高效能和計算成功率。
• 如果掃掠計算失敗，請嘗試移除加工體的圓角。在某些情況下，加入圓角可能會有幫助。
• 「螺旋曲線」指令會建立關聯式中心軸線，您可以選取該軸線做為「對齊」掃掠中的方向向量。

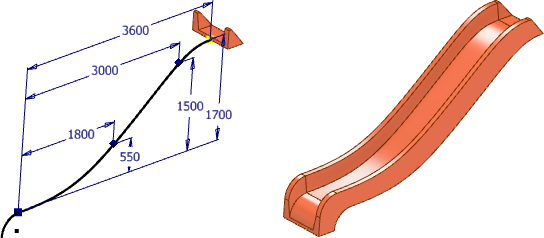

註: 請參閱導引式自學課程〈透過「實體掃掠」建立滑塊〉，以瞭解更多資訊。

1. 在啟動指令前，請：
   • 建立基準實體。
   • 建立掃掠路徑。
   • 建立實體加工體 (最好在掃掠路徑起點處建立)。

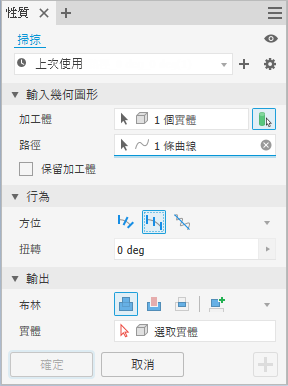

2. 按一下「3D 模型」頁籤 「建立」面板 「掃掠」 。

   如果需要，請在「性質」面板中啟用「實體掃掠」選項 。

3. 選取實體加工體。
4. 選取一條曲線或邊來定義路徑。
5. 選擇一個方位：
   • 跟隨路徑
   • 固定
   • 對齊
6. 如果使用「對齊」選項，請選取軸向向量。
7. 如果需要，請指定扭轉角度。 扭轉角度與加工體有關，而與 3D 空間無關。

   如果需要，請選取「扭轉軸線」。

   下圖展示了在「對齊」掃掠中使用 90 度扭轉角度的效果。將該扭轉角度套用至加工體，會建立一個將瓶子沿著路徑從水平位置旋轉至垂直位置的設計。



   (模型設計者：Scott Moyse)

8. 指定輸出作業：
   註: 模型中沒有實體或只有一個實體時，預設輸出為「新實體」。「性質」面板的「輸出」區段不會顯示。模型中有多個實體時，會顯示以下選項：
   • 接合。 將掃掠特徵建立的體積加入至其他特徵或本體。在組合環境中不可用。
   • 切割。 從其他特徵或本體中移除由掃掠特徵建立的體積。
   • 相交。 使用掃掠特徵和另一個特徵的共用體積建立特徵。刪除未包括在共用體積中的材料。在組合環境中不可用。
   • 新實體。建立新實體本體。每個實體本體均為從其他本體中分離出來的獨立特徵集合。本體可以與其他本體共用特徵。 如果需要，請更名本體。
9. 按一下「確定」。

沿著路徑掃掠輪廓

1. 在相交平面上草繪輪廓和路徑。路徑必須穿透輪廓平面。起點必須位於輪廓和路徑平面的相交處。

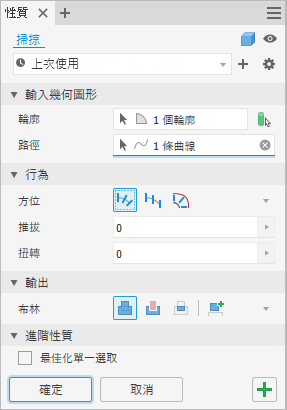

2. 按一下「3D 模型」頁籤 「建立」面板 「掃掠」 。

   如果草圖中只有一個輪廓，則會自動亮顯該輪廓。否則，請選取一個草圖輪廓。

3. 在「掃掠」對話方塊中，按一下「輪廓」，然後選取要掃掠的輪廓。
   提示: 當進行多個輪廓選取時，為防止自動前進到下一個選取器，請清除「最佳化單一選取」的勾選方塊。
4. 使用「路徑」選取工具，選取 2D 草圖、3D 草圖或幾何圖形的邊。
   註: 如果使用邊做為路徑，則在完成掃掠指令後，會將邊投影至新 3D 草圖。
5. 如果有多個實體本體，請按一下「實體」，然後選取參與本體。
6. 指定輸出類型：
   • 實體。 從開放輪廓或封閉輪廓建立實體特徵。開放輪廓選取不可用於基準特徵。
   • 表面。 從開放輪廓或封閉輪廓建立曲面特徵。做為建構曲面以終止其他特徵，或者做為分割工具以建立分割零件或將零件分割為多個本體。「曲面」選項不可用於組合擠出或基本圖元。
7. 選擇「類型」 「路徑」。
8. 選擇一個方位：
   • 路徑。 保持掃掠輪廓相對於掃掠路徑固定。所有掃掠剖面都維持與路徑的原始輪廓關係。
   • 「平行」 保持掃掠輪廓平行於原始輪廓。
9. 對於定向至路徑的路徑掃掠，請指定推拔與扭轉角度。

   正數推拔角度會隨著掃掠遠離起點而增大剖面區域。

   負數推拔角度會隨著掃掠遠離起點而減小剖面區域。

   在巢狀輪廓中，推拔角度的符號 (正或負) 會套用到巢狀輪廓的外迴路；內迴路的符號相反。

10. 指定一個作業：
    註: 模型中沒有實體或只有一個實體時，預設輸出為「新實體」。「性質」面板的「輸出」區段不會顯示。模型中有多個實體時，會顯示以下選項：
    • 接合。 將掃掠特徵建立的體積加入至其他特徵或本體。在組合環境中不可用。
    • 切割。 從其他特徵或本體中移除由掃掠特徵建立的體積。
    • 相交。 使用掃掠特徵和另一個特徵的共用體積建立特徵。刪除未包括在共用體積中的材料。在組合環境中不可用。
    • 新實體。建立新實體本體。每個實體本體均為從其他本體中分離出來的獨立特徵集合。本體可以與其他本體共用特徵。 如果需要，請更名本體。
11. 按一下「確定」。

沿著路徑與導引軌跡掃掠輪廓

1. 在相交平面上草繪輪廓和路徑。另外草繪一條曲線做為控制輪廓比例調整和扭轉的軌跡。路徑和軌跡必須穿透輪廓平面。
2. 按一下「3D 模型」頁籤 「建立」面板 「掃掠」 。

   如果草圖中只有一個輪廓，則會自動亮顯該輪廓。否則，請選取一個草圖輪廓。

3. 在「掃掠」對話方塊中，按一下「輪廓」，然後選取要掃掠的輪廓。
4. 使用「路徑」選取工具，選取路徑草圖或邊。
5. 如果有多個實體本體，請按一下「實體」，然後選取參與本體。
6. 指定輸出類型：
   • 實體。 從開放輪廓或封閉輪廓建立實體特徵。開放輪廓選取不可用於基準特徵。
   • 表面。 從開放輪廓或封閉輪廓建立曲面特徵。做為建構曲面以終止其他特徵，或者做為分割工具以建立分割零件或將零件分割為多個本體。「曲面」選項不可用於組合擠出或基本圖元。
7. 使用「導引軌跡」選取工具，在圖形視窗中選取引導曲線或軌跡。
8. 在「掃掠」對話方塊中，於「調整輪廓比例」選項下，指定掃掠剖面如何調整比例，以符合引導軌跡：
   • X & Y。掃掠進行過程中，同時調整 X 和 Y 方向上的輪廓比例。
   • X。掃掠進行過程中，調整 X 方向上的輪廓比例。
   • 無。掃掠進行過程中，使輪廓保持固定造型和大小。使用此選項，軌跡僅控制輪廓扭轉。
9. 選擇「類型」 「路徑與導引軌跡」。
10. 指定一個作業：
    註: 模型中沒有實體或只有一個實體時，預設輸出為「新實體」。「性質」面板的「輸出」區段不會顯示。模型中有多個實體時，會顯示以下選項：
    • 接合。 將掃掠特徵建立的體積加入至其他特徵或本體。在組合環境中不可用。
    • 切割。 從其他特徵或本體中移除由掃掠特徵建立的體積。
    • 相交。 使用掃掠特徵和另一個特徵的共用體積建立特徵。刪除未包括在共用體積中的材料。在組合環境中不可用。
    • 新實體。建立新實體本體。每個實體本體均為從其他本體中分離出來的獨立特徵集合。本體可以與其他本體共用特徵。 如果需要，請更名本體。
11. 按一下「確定」。

沿著路徑與導引曲面掃掠輪廓

1. 在零件檔中，將一條曲線投影到一個非平面曲面，來建立掃掠路徑。此曲面控制輪廓扭轉。在相交平面上草繪輪廓。路徑必須穿透輪廓平面。
2. 按一下「3D 模型」頁籤 「建立」面板 「掃掠」 。

   如果草圖中只有一個輪廓，則會自動選取該輪廓。否則，請選取一個草圖輪廓。

3. 在「掃掠」對話方塊中，按一下「輪廓」，然後選取要掃掠的輪廓。
4. 使用「路徑」選取工具，選取平面路徑、非平面草圖或邊。
5. 如果有多個實體本體，請按一下「實體」，然後選取參與本體。
6. 指定輸出類型：
   • 實體。 從開放輪廓或封閉輪廓建立實體特徵。開放輪廓選取不可用於基準特徵。
   • 表面。 從開放輪廓或封閉輪廓建立曲面特徵。做為建構曲面以終止其他特徵，或者做為分割工具以建立分割零件或將零件分割為多個本體。「曲面」選項不可用於組合擠出或基本圖元。
7. 選擇「類型」 「路徑與導引曲面」。
8. 使用「導引曲面」選取工具，在圖形視窗中選取曲面，以控制掃掠輪廓沿路徑的扭轉。
9. 指定一個作業：
   註: 模型中沒有實體或只有一個實體時，預設輸出為「新實體」。「性質」面板的「輸出」區段不會顯示。模型中有多個實體時，會顯示以下選項：
   • 接合。 將掃掠特徵建立的體積加入至其他特徵或本體。在組合環境中不可用。
   • 切割。 從其他特徵或本體中移除由掃掠特徵建立的體積。
   • 相交。 使用掃掠特徵和另一個特徵的共用體積建立特徵。刪除未包括在共用體積中的材料。在組合環境中不可用。
   • 新實體。建立新實體本體。每個實體本體均為從其他本體中分離出來的獨立特徵集合。本體可以與其他本體共用特徵。 如果需要，請更名本體。
10. 按一下「確定」。

編輯掃掠特徵

1. 在圖形視窗或瀏覽器中，於特徵上按一下右鍵，然後選擇「編輯特徵」。您可以按兩下瀏覽器節點以編輯特徵。

   將顯示「性質」面板。

2. 變更特徵定義值、方位，或是否扭轉。
