使用示意圖類型定義的熱性質

線路圖類型用於定義線路圖設計期間建築元素的熱性質。

後續的能源分析會在之後使用相應的熱性質，其可提供較預設概念性類型更為詳細的資訊。

您可以選取您想要使用示意圖類型的特定元素品類。任何未被示意圖類型取代的元素品類將會繼續使用預設的概念性類型。若啟用了「詳圖元素」選項，示意圖類型和概念性類型會由材料型熱性質所取代 (如所定義)。

註: 對於門，即使您在「示意圖類型」對話方塊中選取其他的門類型，能源分析都會使用 R2 木製門的熱性質。室內門會被塑型為內部牆 (沒有開口)；系統會將其指定為內部牆的預設概念營造。

若要使用示意圖類型定義的熱性質

1. 按一下「分析」頁籤「能源最佳化」面板 (能源設定)。
2. 在「能源設定」對話方塊的「其他選項」下，按一下「編輯」。
3. 在「進階能源設定」對話方塊中，對於「示意圖類型」，按一下「值」欄，然後按一下 。

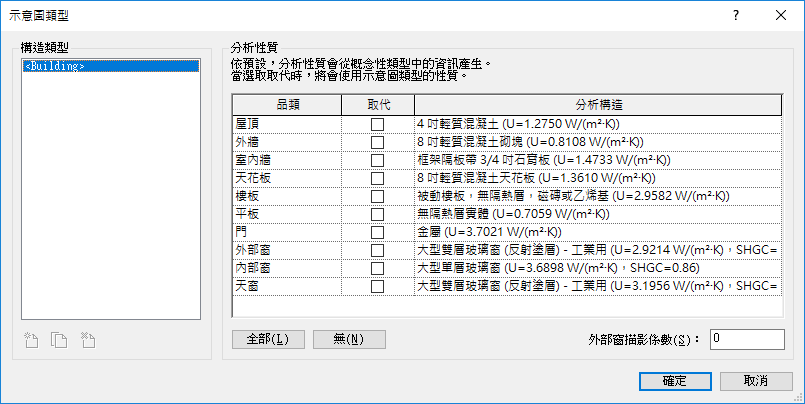

   「示意圖類型」對話方塊會顯示元素品類清單，且所有品類的「取代」勾選方塊已取消選取。


4. 在「示意圖類型」對話方塊中，執行下列作業：
   1. 對於您要使用示意圖類型所定義之熱性質的品類，請選取「取代」。在「解析營造」欄中，使用下拉式清單來選取所需的營造。
      註: 若要選取用於所有品類的「取代」，按一下「全部」。若要將其反轉，請按一下「無」。
   2. 若要繼續使用某些品類之概念性類型定義的熱性質，請清除其「取代」勾選方塊。
   3. 按一下「確定」。

當您接著執行能源分析時，所指定示意圖類型 (解析營造) 的熱性質可用於那些元素品類。

對於示意圖類型的假設，下載此檔案。
