系統分析的最佳實踐

為系統分析設置您的模型時，請遵循以下最佳實踐。

系統需求

確認下列每個條件，協助改善成功模擬的可能性。

• 熱水循環必須至少要有一個有負載的盤管貼附到上面。
• 冷凝器迴路必須有一個有負載的設備貼附到上面。
• 冷凍水循環必須有一個有負載的設備貼附到上面。
• 空調系統必須至少要有一個有負載的區域設備貼附到上面。
• 區域設備項目必須供應有空調的區域，否則設備沒有負載可回應。

系統規劃

有各式各樣的系統規劃可能會造成模擬發生錯誤，或者可能無法如預期般運作。請遵循下面的規則，以避免發生這些問題。

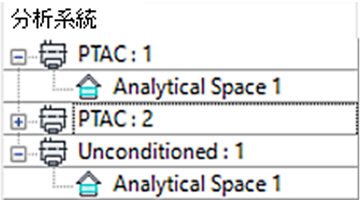

• 一個空間不應該屬於「無空調」的「區域設備」類型中，又屬於另一個「區域設備」類型 (例如 PTAC) 中。下面的影像顯式系統瀏覽器中規劃不正確的範例。


命名為「分析空間 1」的空間在「無空調」類型的區域設備中，又在「PTAC」類型的區域設備中，這是無效的。

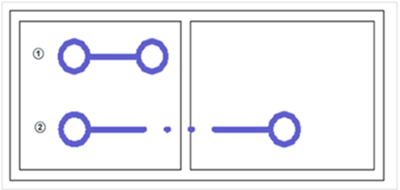

• 一個空間不應該在具有「將設備上的空間分組」行為的區域設備中，又在具有「每個空間一個」行為的區域設備中 (如果群組的定義包含多個空間)。使用區域系統輪廓 (SZO)，看起來會像下面的影像。
  • 標示為 1 的 SZO 貼附到具有「每個空間一個」行為的區域設備。
  • 標示為 2 的 SZO 對應到具有「將設備上的空間分組」行為的區域設備。

• 如果兩個區域設備都顯示「將設備上的空間分組」行為，則只有當所有空間都重疊時，它們供應的空間才會重疊 (貼附到兩個區域設備)。

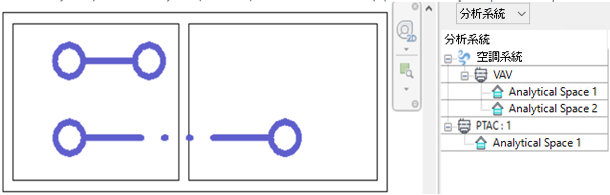

  • 下面顯示一個無效的規劃。「分析空間 1」與「分析空間 2」在 VAV 區域設備中，但「分析空間 2」不在 PTAC 中。

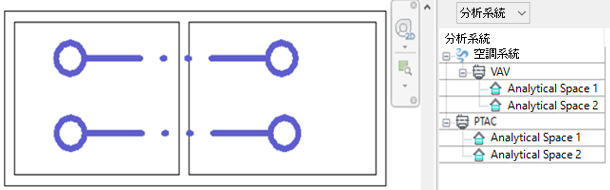

  • 一個有效的規劃是兩個空間都在每個區域設備中，如下面的影像所示。


其他注意事項

雖然不是必要，但是最佳作法是只將佔據共同位置的空間分成一組。在模擬中會假設群組的空間有完全混合的空氣體積，如果這些空間不相鄰，假設就不可行。
