系統分析：負載報告

當您需要負載和濕氣的詳細資訊，以便協助調整 HVAC 設備的尺寸時，產生負載報告。

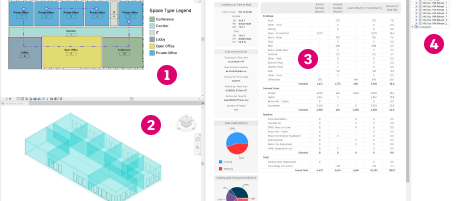

從 Revit 中，您可以：

檢視樓板平面圖

檢視 3D 視圖

檢查負載和濕度結果

檢查系統分析線路圖

負載報告有三個主要區段：「區域負載摘要」、「系統負載摘要」和「設計濕度」。

使用「區域負載摘要」和「系統負載摘要」可執行下列作業：

• 瞭解負載的組成
• 在工程檢查中提供高階的 QA/QC 指標
• 查看系統大小調整的總顯熱 (即時和延遲)、潛熱和總負載

使用「設計濕度」報告可查看空氣在系統中的濕度循環，並評估循環是否如預期。報告會列示空氣在恆定壓力下的各種物理性質和熱力學性質，以協助進行疑難排解。

使用報告標頭中的控制項可以：

• 選取用於檢視資料的單位系統：Revit 單位、英制 (IP) 單位或公制 (SI) 單位
• 列印報告的 PDF

區域負載摘要

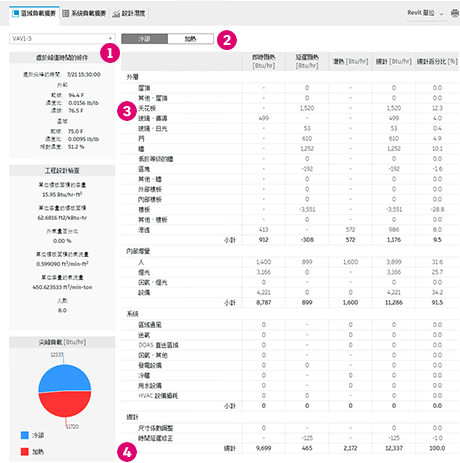

「區域負載摘要」可讓您在左上角選取要檢查的區域 ，以及在冷熱負荷之間切換 。報告中有一個表格會顯示每個品類子區段的負載比重 。總計顯示用於調整組成大小的總顯熱 (延遲和即時)、總潛熱和總負載 。

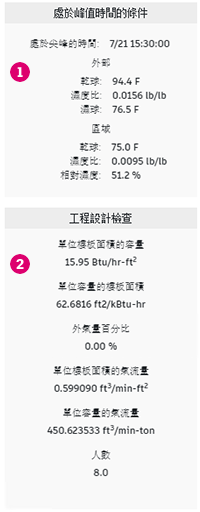

報告包含一個子區段，詳細描述尖峰期間的環境條件 ，以及一些用於 QA/QC 用途的高階指標 。

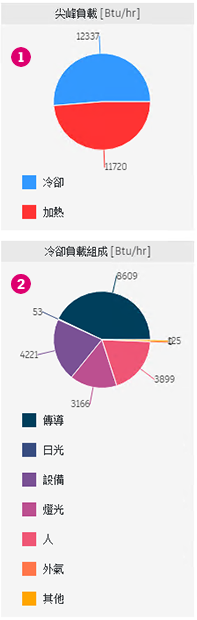

圓餅圖提供：

一種視覺輔助，瞭解冷熱相對於彼此的尖峰負載

同樣與負載來源相關的總和

系統負載摘要

「系統負載摘要」包含與「區域負載摘要」類似的資訊，並增加下列項目：

系統各點的空氣溫度

主風扇風量和通風流量

設計濕度

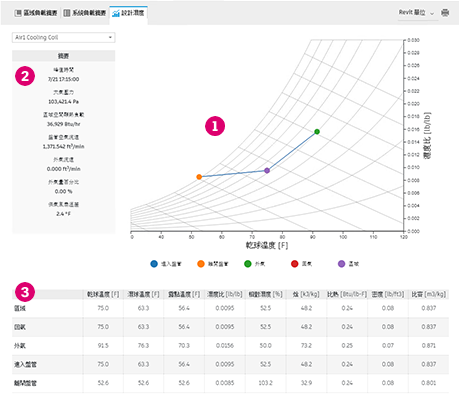

「設計濕度」報告會針對任何包含冷卻盤管的系統，顯示濕度狀態點。此報告主要是顯示一個濕度圖，可查看系統每個點的空氣狀態 。摘要表格會亮顯各種相關的系統性質 。最後，圖表下方的表格會提供濕度狀態點在圖表中顯示的恆定壓力下的特定值 。
