Zobrazí nastavení a příkazy při porovnání výkresu s aktuálním výkresem.
Příkazy a možnosti panelu nástrojů

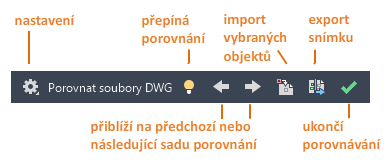

Jakmile se spustí operace porovnání, zobrazí se panel nástrojů Porovnat soubory DWG.
K dispozici jsou následující ovládací prvky.

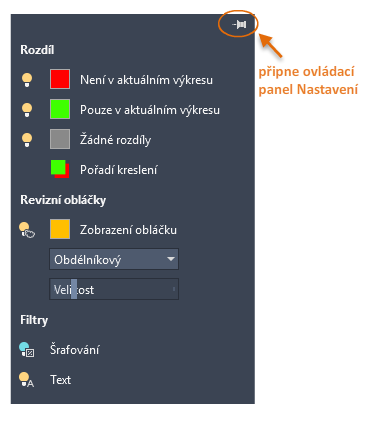

Panel nastavení
Panel Nastavení řídí, jaké typy rozdílů se zobrazí, zda se v revizních obláčcích zobrazí objekty šrafování nebo textové objekty a jaké barvy se použijí. V případě častých změn je možné připnout panel Nastavení, aby k němu byl snadnější přístup. Na následujících ilustracích byly kvůli lepší přehlednosti použity výrazné barvy.
- Rozdíl
- Pomocí ikon žárovky lze ve výsledku porovnání přepnout viditelnost objektů. Také můžete kliknutím na vzorky barev vybrat jiné barvy. Možnost Pořadí kreslení řídí, co se zobrazí nahoře, pokud se objekty překrývají.
- Revizní obláčky
- Revizní obláčky obklopují rozdíly mezi aktuálním a porovnávaným výkresem. Tím je seskupují do sad změn. Sady změn jsou objekty, které jsou dostatečně blízko u sebe na to, aby byly zahrnuty do jednoho revizního obláčku. To se určuje automaticky. Kliknutím na ikonu Zobrazení obláčku je možné změnit barvu revizního obláčku.
Poznámka: Nad velikostí oblouků v revizních obláčcích porovnání neexistuje žádné přímé řízení. Jejich velikost je určována podle velikosti rozsahů výkresu.
- Obdélník. Zobrazí změny vytvořením jednoho obdélníkového revizního obláčku kolem každé sady změn.
- Polygon. Vytvoří polygonové revizní obláčky sloučením obdélníků kolem každého rozdílu.
- Velikost. Řídí vzdálenost odsazení od sady změn k obdélníku použitému k tvorbě každého revizního obláčku.
- Filtry
- Filtry nabízí způsob, jak vyloučit objekty šrafování a textové objekty z výsledku porovnání.
Přepnout porovnání – Zapnuto nebo Vypnuto
Přepíná zobrazení výsledku porovnání v aktuálním výkresu.
Předchozí nebo Další
Přiblíží pohled ke každé následující sadě změn v aktuálním výkresu.
Importovat objekty
Spustí příkaz IMPORTPOROVNÁNÍ. Při výběru objektů na řádku je možné vybrat pouze ty objekty, které nejsou již přítomny v aktuálním výkresu. Toto nabízí spolehlivý způsob omezení importovaných objektů na objekty, které jsou jedinečné ve výkresu porovnání.
Export snímku
Spustí příkaz EXPORTPOROVNÁNÍ. Exportuje výsledky porovnání do nového souboru výkresu, který se označuje jako výkres snímku. Kdykoli otevřete výkres snímku, zobrazí se panel nástrojů Porovnat snímky souborů DWG.
Tento panel nástrojů je podobný panelu nástrojů Porovnat soubory DWG a nabízí panel Nastavení a možnosti Předchozí a Další.
Konec porovnání
Spustí příkaz ZAVŘIPOROVNÁNÍ, který ukončí porovnání aktuálního výkresu.
