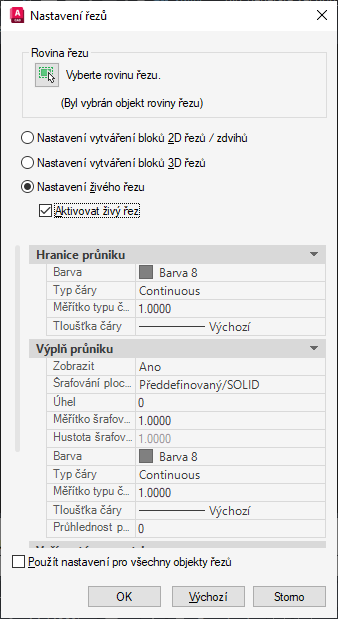

Dialogové okno Nastavení řezu

Nastavuje možnosti zobrazení rovin řezu.

PRŮŘEZ (příkaz)

Obsahuje nastavení zobrazení pro tvorbu 2D a 3D řezů z dialogu Generovat řez/zdvih a pro vytváření živých průřezů. Všechna nastavení jsou uložena v daném objektu řezu.

Seznam možností

Zobrazí se následující možnosti.

Rovina řezu

Pokud nebyla rovina řezu vybrána, určí rovinu řezu, která má být upravena.

Vyberte rovinu řezu: Dočasně zavře dialog Nastavení řezů, abyste mohli vybrat objekt řezu v kreslicí ploše.

Typ nastavení

Určuje, které typy nastavení se zobrazují v seznamu vlastností.

Nastavení tvorby bloku 2D řezu/zdvihu: Určuje, jak se při vytváření zobrazuje 2D řez generovaný z 3D řezu.
Nastavení tvorby bloku 3D řezu: Určuje, jak se při vytváření zobrazuje 3D objekt.
Nastavení živého průřezu: Určuje, jak se ve výkresu zobrazují objekty řezů, pokud jsou vypnuty živé průřezy.
Aktivovat živý průřez: Zapne vytváření živých průřezů pro vybraný objekt řezu.

Vlastnosti

Nastaví vlastnosti, které budou použity pro nový blok řezu.

Hranice průsečíku

Nastaví vzhled segmentů čáry, které tvoří obrys plochy průsečíku roviny daného objektu řezu.

Barva. Nastaví barvu ohraničení průniku.
Hladina.Nastaví hladinu. Vyberte existující hladinu nebo vyberte možnost <Component_Name>*LayerByObject*pro rozdělení komponenty bloku do samostatných hladin. Chcete-li přidat upravenou předponu nebo příponu k názvu *LayerByObject*, kliknutím na možnost Nastavení nového názvu hladiny otevřete dialog Nový název hladiny. (Pouze u 2D a 3D bloků řezu.)
Typ čáry. Nastavte typ čáry na možnost DleHlad, DleBlok nebo na vámi určený typ.
Měřítko typu čáry. Nastaví měřítko typu čáry.
Styl vykreslení. Zobrazí aktuální styl vykreslování. (Pouze u 2D a 3D bloků řezu.)
Tloušťka čáry. Nastaví, zda je tloušťka čáry DleHlad, DleBlok, rovna výchozí hodnotě nebo jedinečná hodnota.
Dělicí čáry. Nastaví, zda budou zobrazeny dělicí čáry. (Pouze u 2D bloků řezu.)
Zobrazit. Nastaví, zda se zobrazí ohraničení průniku. (Pouze u 3D bloků řezu.)

Výplň průsečíku

Nastaví volitelnou výplň, která se zobrazí v oblasti ohraničení plochy výřezu, kde objekt řezu protíná 3D objekt.

Zobrazit. Nastaví, zda se zobrazí výplň průniku.
Šrafování plochy. Nastaví vzor šrafování, který bude použit na povrch výřezu. Chcete-li vybrat vzor ze seznamu, klikněte na možnost Vyberte typ šrafovacího vzoru.
Úhel. Nastaví úhel šrafování.
Měřítko šrafování. Nastaví měřítko šrafování.
Hustota šrafování. Nastaví vzdálenost mezi šrafovacími čarami.
Barva. Nastaví barvu výplně průsečíku.
Hladina. (Pouze u 2D a 3D bloků řezu.) Nastaví hladinu. Vyberte existující hladinu nebo vyberte možnost <Component_Name>*LayerByObject*pro rozdělení komponenty bloku do samostatných hladin. Chcete-li přidat upravenou předponu nebo příponu k názvu *LayerByObject*, kliknutím na možnost Nastavení nového názvu hladiny otevřete dialog Nový název hladiny.
Tloušťka čáry. Nastaví, zda je tloušťka čáry DleHlad, DleBlok, rovna výchozí hodnotě nebo jedinečná hodnota.
Měřítko typu čáry. Nastaví měřítko typu čáry.
Styl vykreslení. Zobrazí aktuální styl vykreslování. (Pouze u 2D a 3D bloků řezu.)
Tloušťka čáry. Nastaví, zda je tloušťka čáry DleHlad, DleBlok, rovna výchozí hodnotě nebo jedinečná hodnota.
Průhlednost povrchu. Nastaví procento průhlednosti výplně průniku. (Pouze u živých řezů.)

Pozadí

Řídí zobrazení čar pozadí. (Pouze u 2D a 3D bloků řezu.)

Zobrazit. Nastaví, zda bude komponenta zobrazena. (Pouze u 2D bloků řezu.)
Skryté hrany. Nastaví, zda budou zobrazeny skryté hrany (čáry nacházející se ve 3D zobrazení za jinými čarami). (Pouze u 2D bloků řezu.)
Barva. Nastaví barvu komponenty.
Hladina. Nastaví hladinu komponenty. Vyberte existující hladinu nebo vyberte možnost <Component_Name>*LayerByObject*pro rozdělení komponenty bloku do samostatných hladin. Chcete-li přidat upravenou předponu nebo příponu k názvu *LayerByObject*, kliknutím na možnost Nastavení nového názvu hladiny otevřete dialog Nový název hladiny.
Typ čáry. Nastaví typ čáry na DleHlad, DleBlok, nebo Continuous.
Měřítko typu čáry. Nastaví měřítko typu čáry.
Styl vykreslení. Zobrazí aktuální styl vykreslování.
Tloušťka čáry. Nastaví, zda je tloušťka čáry DleHlad, DleBlok, rovna výchozí hodnotě nebo jedinečná hodnota.

Vyříznutá geometrie

Nastaví vlastnosti vyříznutých objektů.

Zobrazit. Nastaví, zda bude komponenta zobrazena.
Barva. Nastaví barvu vyříznuté geometrie.
Hladina. Nastaví hladinu vyříznuté geometrie. Vyberte existující hladinu nebo vyberte možnost <Component_Name>*LayerByObject*pro rozdělení komponenty bloku do samostatných hladin. Chcete-li přidat upravenou předponu nebo příponu k názvu *LayerByObject*, kliknutím na možnost Nastavení nového názvu hladiny otevřete dialog Nový název hladiny. (Pouze u 2D a 3D bloků řezu.)
Typ čáry. Nastaví typ čáry na DleHlad, DleBlok, nebo Continuous.
Měřítko typu čáry. Nastaví měřítko typu čáry.
Styl vykreslení. Zobrazí aktuální styl vykreslování. (Pouze u 2D a 3D bloků řezu.)
Tloušťka čáry. Nastaví, zda je tloušťka čáry DleHlad, DleBlok, rovna výchozí hodnotě nebo jedinečná hodnota.
Průhlednost plochy. Nastaví procento průhlednosti povrchu vytvořeného v místě, kde objekt živého řezu protíná 3D objekt. (Pouze u živých řezů.)
Průhlednost hran. Nastaví procento průhlednosti hran zobrazených jako čáry v popředí. (Pouze u živých řezů.)

Čáry tečnosti křivky

Řídí zahrnutí zakřivených čar tečných k rovině řezu. (Pouze u 2D bloků řezu.)

Zobrazit. Nastaví, zda budou čáry tečnosti křivek zobrazeny.
Barva. Nastaví barvu čar tečnosti křivek.
Hladina. Nastaví hladinu čar tečnosti křivek. Vyberte existující hladinu nebo vyberte možnost <Component_Name>*LayerByObject*pro rozdělení komponenty bloku do samostatných hladin. Chcete-li přidat upravenou předponu nebo příponu k názvu *LayerByObject*, kliknutím na možnost Nastavení nového názvu hladiny otevřete dialog Nový název hladiny.
Typ čáry. Nastaví typ čáry na DleHlad, DleBlok, nebo Continuous.
Měřítko typu čáry. Nastaví měřítko typu čáry.
Styl vykreslení. Zobrazí aktuální styl vykreslování.
Tloušťka čáry. Nastaví, zda je tloušťka čáry DleHlad, DleBlok, rovna výchozí hodnotě nebo jedinečná hodnota.

Použít nastavení na všechny objekty řezu

Pokud je tato možnost zaškrtnuta, použije všechna nastavení na všechny objekty řezu v daném výkresu. Pokud tato možnost není zaškrtnuta, použije se nastavení pouze pro existující objekt řezu.

Předef

Obnoví výchozí hodnoty všech nastavení v daném dialogu.
