Vyzkoušeli jste již: vytvoření dynamického bloku s více konfiguracemi

Vytvořte si svůj vlastní dynamický blok s různými konfiguracemi stolů a židlí.

Poznámka: Postupy, obrázky a videa se mohou mírně lišit od vaší verze produktu.

Pomocí stavů viditelnosti můžete vytvořit blok s libovolným počtem různých konfigurací. V tomto příkladu vytvoříte blok, který může představovat kulatý stůl se 4 židlemi nebo obdélníkový stůl s 8 židlemi.

Vytvoření bloku

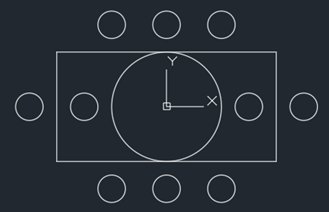

1. V prázdném výkresu nakreslete geometrii, která bude představovat kulatý stůl a 4 židle. Židle nemusí být propracované, mohou to být jen jednoduché kružnice. Umístěte střed kružnice do bodu 0,0.

2. Nakreslete geometrii obdélníkového stolu se středem také v bodě 0,0. Nakopírujte židle, abyste jich měli kolem obdélníkového stolu 8. Je v pořádku, pokud je některá geometrie použita v obou konfiguracích – například pár židlí.

3. Klikněte na kartu Vložit > panel Definice bloku > Vytvořit blok. Hledat

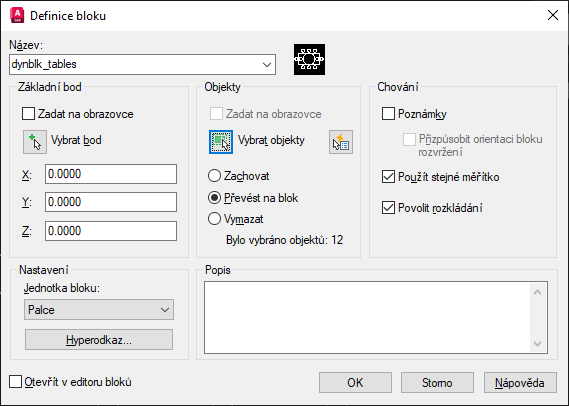

4. Pojmenujte svůj blok, vyberte veškerou geometrii a klikněte na tlačítko OK.


Přidání stavů viditelnosti k vytvoření dynamičnosti

1. Zpět ve výkresu dvakrát klikněte na blok a vyberte možnost OK v dialogu Upravit definici bloku. Tím se otevře prostředí Editoru bloků s pásem karet.
2. Pokud není otevřena Paleta pro vytváření bloků, klikněte na kartu Editor bloků > panel Správa > Palety pro vytváření. Hledat

   Nyní jste připraveni definovat dynamickou část tohoto bloku. V tomto příkladu budete definovat dva stavy viditelnosti. Stav viditelnosti určuje, jaké geometrie jsou viditelné, když je stav vybrán. Bez obav, bude to jasnější, až si to na konci vyzkoušíte.

3. Na paletě pro vytváření klikněte na kartu Parametry > Viditelnost.
4. Umístěte ovládací prvek parametru blízko geometrie. Tento parametr je to, co vyberete ke změně stavů, až tento blok vložíte do výkresu. Umístění není rozhodující.
5. Klikněte na kartu Editor bloků > panel Viditelnost > Stavy viditelnosti. Hledat

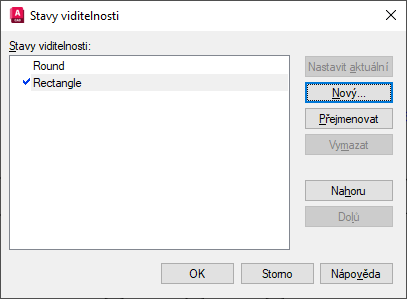

6. V dialogu Stavy viditelnosti vytvoříte dva stavy, jeden pro kulatý stůl a další pro obdélníkový stůl.
   1. Klikněte na možnost Přejmenovat a zadáním textu Round přejmenujte výchozí stav na kulatý.
   2. Klikněte na možnost Nový, zadejte Rectangle a klikněte na tlačítko OK, aby se v dialogu Nový stav viditelnosti vytvořil druhý obdélníkový stav.

   3. Kliknutím na tlačítko OK zavřete dialog Stavy viditelnosti.

   Tím vytvoříte tyto dva stavy, ale stále je nutné nadefinovat, které objekty chcete ve kterém stavu vypnout. Nyní je k dispozici rozevírací seznam na pásu karet, který obsahuje oba stavy viditelnosti, které jste vytvořili.


7. V rozevíracím seznamu vyberte položku Round.

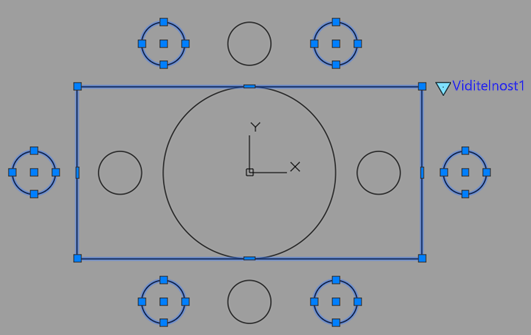

8. Vyberte všechny objekty, které nejsou součástí konfigurace kulatého stolu.

9. Klikněte na kartu Editor bloků > panel Viditelnost > Zneviditelnit. Hledat
10. V rozevíracím seznamu vyberte položku Restangle.

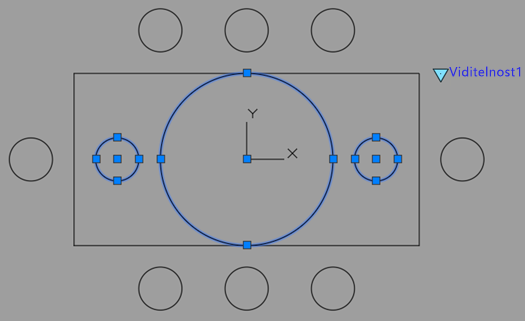

11. Vyberte všechny objekty, které nejsou součástí konfigurace obdélníkového stolu.

12. Klikněte na kartu Editor bloků > panel Viditelnost > Zneviditelnit. Hledat

Blok je nyní připraven k použití, ale nejprve si jej otestujeme.

Zkouška a uložení bloku

1. Klikněte na kartu Editor bloků > panel Otevřít/Uložit > Test bloku. Hledat

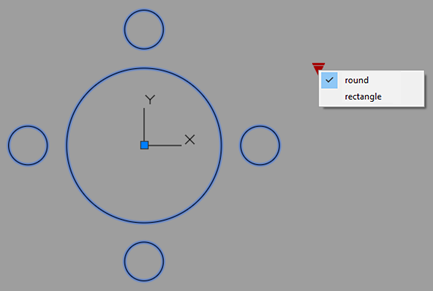

2. Vyberte blok a klikněte na ovládací prvek parametru, který jste umístili blízko bloku.

3. Vyberte stav zobrazující konfiguraci bloku.
4. Opakujte postup a vyzkoušejte všechny konfigurace.
5. Klikněte na panel Zavřít > Zavřít test bloku.
6. Klikněte na kartu Editor bloků > panel Zavřít > Zavřít Editor bloků.
7. Až budete vyzváni, uložte změny.

Nyní můžete svůj blok vyzkoušet ve výkresu. Nezapomeňte nejprve vybrat blok, aby se zobrazil ovládací prvek parametru dynamického bloku. Pomocí příkazu PIŠBLOK uložte blok do složky a použijte ho v libovolném výkresu.
