Cvičení 2: Definování geometrie horní sekce klenby

V tomto cvičení sestavíte horní část klenby. Jedná se pravoúhlý rám s pravoúhlým otvorem. Tuto součást sestavíte s rozměry, které lze během jejího použití upravit v aplikaci Autodesk Civil 3D.

Toto cvičení navazuje na Cvičení 1: Definování nové součásti v katalogu stavebních objektů.

1. Rozbalte položky Modelování Pracovní roviny a klikněte pravým tlačítkem na položky OlemováníNastavit pohled. Aktuální pohled a USS se přizpůsobí pracovní rovině.
2. Klikněte pravým tlačítkem myši na položku OlemováníPřidat profilObdélník. Klepnutím do dvou bodů nakreslete ve výkresové oblasti obdélník. Ve výkresu se zobrazí objekt s obdélníkovým profilem.
3. Rozbalte položku Olemování, klikněte pravým tlačítkem myši na položku Obdélníkový profil v Generátoru obsahu a klikněte na příkaz Přejmenovat. Zadejte název Vnější hrana rámu. Díky tomuto názvu bude objekt snadněji identifikovatelný.
4. Opakováním tohoto postupu vytvořte další obdélníkový profil uvnitř prvního. Pojmenujte jej Otvor rámu.

   Dále vytvoříte určitou konstrukční geometrii a omezení, která zajistí umístění otvoru ve středu kvádru. Jsou vytvořeny obdélníkové profily představují vnější hranu rámu a otvor.


5. Klikněte pravým tlačítkem myši na položku OlemováníPřidat geometriiBod. Klepněte do místa poblíž středu obdélníků. Stiskněte klávesu Esc. Tento bod se stane středem stavebního objektu.

6. Rozbalte složku Geometrie. Klikněte pravým tlačítkem myši na položku Bod 2DPřejmenovat. Zadejte název Pevný střed. Díky tomuto názvu bude objekt snadněji identifikovatelný.
7. Klikněte pravým tlačítkem myši na položku Pevný střed Pevný. Bod je nyní pevný. Omezení, do kterých je tento bod zahrnut, nedovolí jeho přemístění.
8. Klikněte pravým tlačítkem myši na položku PoklopPřidat omezeníStejná vzdálenost. Klepněte na bod v levém horním rohu vnějšího obdélníku a potom na bod Pevný střed. Při určování druhé dvojice klikněte na bod v levém dolním rohu vnějšího obdélníku a na bod Pevný střed.

9. Opakujte tento postup pro levý dolní a pravý horní roh vnějšího obdélníku. Tím bude vnější obdélník omezen tak, aby byl vystředěn vůči pevnému středu.
10. Opakujte tyto kroky pro čtyři rohy vnitřního obdélníku. Oba obdélníky jsou nyní vystředěny vůči pevnému bodu.

11. Klikněte pravým tlačítkem myši na položku PoklopPřidat omezeníRovnoběžný. Klepněte na libovolnou čáru na vnějším obdélníku a potom na čáru na vnitřním obdélníku, která je s ní rovnoběžná. Tímto omezením zabráníte, aby se vnitřní obdélník otočil uvnitř vnějšího obdélníku.

12. Klikněte pravým tlačítkem myši na položku PoklopPřidat kótuVzdálenost. Klepněte na dva body na obou stranách horní strany vnějšího obdélníku.

    Klepnutím do vhodného bodu určete umístění kóty. Je vytvořena kóta s názvem LenA1 pro dlouhou stranu vnější hrany rámu.


13. Opakujte tento postup na pravé straně vnějšího obdélníku.

    Je vytvořena kóta s názvem LenA2 pro krátkou stranu vnější hrany rámu.

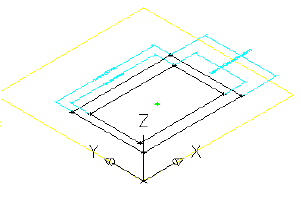

14. Opakujte tento postup na horní a pravé straně otvoru (v tomto pořadí). Podle potřeby kóty přemístěte, aby byly snadno čitelné. Jsou vytvořeny kóty LenA3 a LenA4 pro dlouhou, respektive krátkou stranu otvoru.
15. Klikněte na kartu Pohled panel Pohledy JZ izometrický. Tento 3D pohled se lépe hodí pro další postup.

16. Klikněte pravým tlačítkem myši na položku Modifikátory Přidat vysunutí. Klepněte na vnější obdélník. Zobrazí se dialog Modifikátor vysunutí.

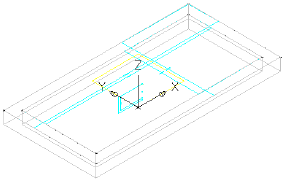

17. Ověřte, zda je u položky Typ nastavena možnost Zaslepit. Do pole Vzdálenost zadejte hodnotu 8 a zaškrtněte políčko Prohodit. Klepněte na tlačítko OK. Je vytvořen modifikátor vysunutí pro vnější obdélník.

18. Opakováním tohoto postupu vytvořte modifikátor vysunutí pro vnitřní obdélník a použijte vzdálenost 9. Je vytvořen modifikátor vysunutí pro vnitřní obdélník.

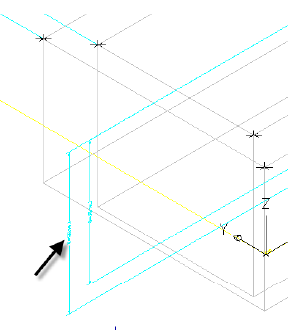

19. Klikněte pravým tlačítkem myši na položku Kóty modeluPřidat vzdálenost. Klepněte na jednu z vertikálních hran vysunutí vnějšího kvádru. Klepnutím do vhodného bodu určete umístění kóty. Pro výšku sekce rámu je vytvořena kóta LenB1.

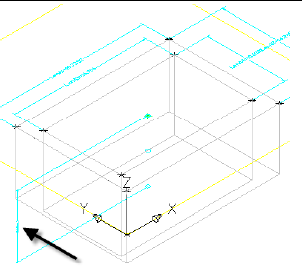

20. Opakujte tento krok pro vysunutí vnitřního kvádru. Pro výšku vysunutí otvoru je vytvořena kóta LenB2.

21. Rozbalte položku Parametry modelu, klikněte pravým tlačítkem myši na položku Parametry modelu a pak na příkaz Upravit. Zobrazí se dialogové okno Parametry modelu.
22. Klepněte na položku LenB2 a pak na tlačítko Kalkulátor. Klepněte na tlačítko Proměnná a vyberte položku LenB1. Za položku LenB1 zadejte hodnotu +1 a klikněte na tlačítko OK a Zavřít.

    Tím zajistíte, aby vysunutí otvoru bylo vždy hlubší, než je tloušťka rámu. Mohli byste také poklikat do buňky ve sloupci Rovnice a zadat svůj vlastní vzorec.

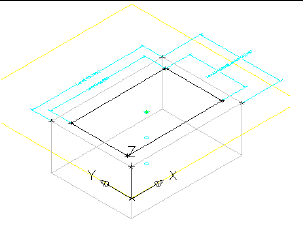

23. Klikněte pravým tlačítkem na položku ModifikátoryPřidat booleovský rozdíl. Klepněte na vnější kvádr, poté na vnitřní kvádr a stiskněte klávesu Enter. Vnitřní kvádr je odečten od vnějšího kvádru a vytvoří přitom třetí modifikátor, což je výsledek této akce.

24. Rozbalte položku Modifikátory. Povšimněte si tří vytvořených modifikátorů. U modifikátoru Vysunutí byla nastavena neviditelnost jako výsledek příkazu odečtení. Přejmenujte modifikátor na Rozdíl od rámu.
25. Klikněte pravým tlačítkem myši na položku Parametry velikosti a pak klikněte na příkaz Upravit konfiguraci. Zobrazí se dialogové okno Upravit velikosti součástí.
26. Pomocí posuvníku se posouvejte dolů, dokud neuvidíte sloupec SBSL (Délka stavebního objektu). Ve sloupci SBSL klikněte na položku Konstanta a změňte ji na možnost Seznam. Totéž udělejte u sloupce SBSW (Šířka stavebního objektu). Tyto parametry jsou nyní určeny seznamem hodnot, nikoli jedinou konstantou.
27. Klepněte na šipku rozevíracího seznamu vedle položky Konfigurace parametru a vyberte možnost Hodnoty. Klikněte do buňky u parametru SBSL a pak klikněte na tlačítko Upravit na panelu nástrojů dialogu Upravit velikosti součástí. Otevře se dialogové okno Upravit hodnoty.
28. Změňte aktuální hodnotu na 48. Potom pomocí tlačítka Přidat vytvořte hodnoty 60, 72, 84, 96, 108 a 120. Parametr Délka stavebního objektu tak lze nastavovat v 12palcových přírůstcích.
29. Opakujte tento krok u sloupce SBSW s hodnotami 36, 48, 60 a 72.

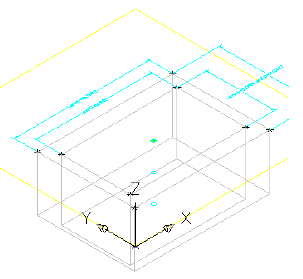

30. Hodnotu SBSL nastavte na 120 a hodnotu SBSW na 60. Klepněte na tlačítko Aktualizovat model na panelu nástrojů dialogového okna Upravit velikosti součástí. Tím se hodnoty v části Parametry modelu aktualizují tak, aby se shodovaly s Parametry součásti.
31. Klepněte na tlačítko OK. Klikněte pravým tlačítkem myši na položku Parametry modelu a pak klikněte na příkaz Upravit. Klepněte na parametr LenA1 a potom na tlačítko Kalkulátor.
32. Klepněte na tlačítko Proměnná a potom na parametr SBSL. Klepněte na tlačítko OK a potom na tlačítko Zavřít.

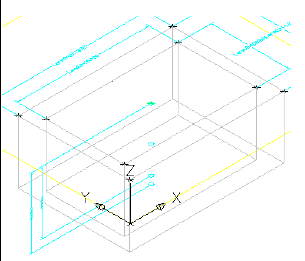

33. Opakujte tento postup u parametru LenA2 a nastavte u něj rovnost s parametrem SBSW. Model se aktualizuje a promítnou se v něm změny kót.

34. Klikněte pravým tlačítkem myši na položku Parametry velikosti a pak klikněte na příkaz Upravit konfiguraci. Klepněte na položku Nový. Zobrazí se dialogové okno Nový parametr.
35. Klepněte na položku Délka rámu a potom na tlačítko OK. Klepněte na tlačítko Nový, potom na položku Šířka rámu a nakonec na tlačítko OK. Byly přidány dva parametry: délka rámu (SFL) a šířka rámu (SFW).
36. Posouvejte se doprava, dokud neuvidíte sloupce SFL a SFW. U obou sloupců změňte položku Konstanta na Seznam. Poté přepněte do pohledu Hodnoty.
37. Pomocí stejného postupu jako u parametrů SBSL a SBSW přidejte pro parametr SFL hodnoty 36, 48, 60, 72, 84, 96 a 108. Pro parametr SFW přidejte hodnoty 24, 36, 48 a 60.

    Tyto hodnoty jsou nyní ovládány pomocí seznamů, se kterými lze při použití součásti pracovat v aplikaci Autodesk Civil 3D.

38. Klepnutím na tlačítko OK zavřete dialogové okno Upravit velikosti součástí. Klepněte na tlačítko Uložit skupinu součástí. Tím dojde k uložení součásti a k aktualizaci parametrů modelu o nově přidané parametry velikosti.
39. Klikněte pravým tlačítkem myši na položku Parametry velikosti a pak klikněte na příkaz Upravit hodnoty. Nastavte následující hodnoty:
    • SFL: 108
    • SFW: 48

    Klepněte na tlačítko Aktualizovat model na panelu nástrojů dialogového okna Upravit velikosti součástí a potom na tlačítko OK. Kde je to nutné, budou hodnoty parametrů modelu aktualizovány tak, aby se shodovaly s hodnotami parametrů součásti.

40. Rozbalte položku Parametry modelu a u parametru LenA3 a LenA4 nastavte rovnost s parametrem SFL, respektive SFW. Model se aktualizuje a promítnou se v něm změny kót.

41. Klepněte na tlačítko Uložit skupinu součástí. Do dalšího cvičení zůstaňte v prostředí Generátoru součástí.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Definování geometrie kvádru klenby.
