Zaoblení návrhových linií

Tímto příkazem lze zaoblit rohy návrhových linií. Zaoblení může zahrnovat více segmentů a lze jej použít i ke spojení dvou navazujících návrhových linií.

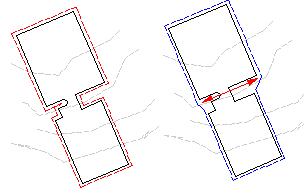

Praktické cvičení: Zjednodušení průměru budovy

1. Klepněte na kartu Upravit panel Upravit geometriiZaoblení Hledat.
2. Vyberte návrhovou linii nebo jiný objekt.

   Aktuálně zadaný poloměr se zobrazí na příkazovém řádku.

3. Proveďte některou z následujících akcí:
   • Vyberte roh, který se má zaoblit. Při umístění myši nad návrhovou linii, trojúhelník zvýrazní rohy, které mohou být zaobleny, a zobrazí se aktuální hodnota poloměru.


     Zaoblení jednoho rohu



     Zaoblení více rohů

   • Zadejte Poloměr k určení různých poloměrů.
   • Zadejte Všechny k zaoblení všech rohů.
   • Zadejte Propojit k propojení spojovací návrhové linie a pak vyberte návrhovou linii.
