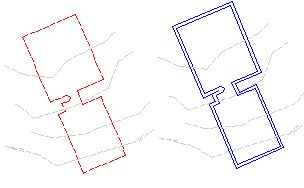

Vytvoří novou návrhovou linii nebo křivku z odsazení a rozdílu výšek z vybrané návrhové linie, zeměměřického polygonu, segmentu parcely nebo křivky (2D či 3D).
Zadejte vzdálenost odsazení, stranu a výškový rozdíl nebo absolutní výšku.
- Klikněte na
Hledat.
- Vyberte objekt k odsazení.
Poznámka: Vybraný objekt musí být jedním z následujících typů: Návrhová linie, Segment parcely, Polygon zaměření nebo Křivka (2D nebo 3D).
- K určení místa pro odsazení proveďte jednu z následujících akcí:
- Určete vzdálenost odsazení a pak vyberte objekt, který má být odsazen.
- Zadejte Průchozí, pak vyberte objekt, který má být odsazen a vyberte povinný bod průchodu. Offset se nakreslí tímto bodem.
- Proveďte některou z následujících akcí:
- Zadejte bod na straně, kde má být odsazení umístěno. Pak zadejte výškový rozdíl nebo absolutní výšku pro odsazení.
- Zadejte Vícenásobný a určete stranu a výškový rozdíl pro každé odsazení.
Pokud zadáte možnost Proměnná, zobrazí se v prvním bodu na návrhové linii odsazení značka. Můžete zadat výškový rozdíl od původního bodu nebo absolutní výšku. Po zadání hodnoty se značka přesune k dalšímu bodu a zobrazí výzvu k zadání jeho výšky. Tento postup se bude opakovat pro všechny body na návrhové linii, dokud příkaz neukončíte.
Poznámka: Vygenerovaný odsazený objekt je závislý na odkazovaném zdrojovém objektu:- Návrhové linie a polygony zaměření vytvářejí odsazené návrhové linie.
- Křivky a segmenty parcel vytvářejí odsazené křivky.
- Vyberte jiný objekt pro odsazení nebo stiskněte klávesu Enter k ukončení příkazu.
