Použití tepelných vlastností definovaných schematickými typy

Schematické typy definují tepelné vlastnosti pro stavební prvky během schematického návrhu.

Při následných energetických analýzách jsou pak použity odpovídající tepelné vlastnosti, které poskytují podrobnější informace než výchozí koncepční typy.

Můžete vybrat konkrétní kategorie prvků, pro které chcete použít schematické typy. Všechny kategorie prvků, které nejsou schematickým typem přepsány, budou nadále používat výchozí koncepční typy. Pokud je aktivována možnost Prvky detailů, jsou schematické typy a koncepční typy přepsány tepelnými vlastnostmi založenými na materiálech (kde jsou definovány).

Poznámka: U dveří jsou při energetické analýze použity tepelné vlastnosti dřevěných dveří R2, i když v dialogu Schematické typy vyberete jiný typ dveří. Vnitřní dveře jsou modelovány jako vnitřní stěny (bez otvoru) a je k nim přiřazen výchozí koncepční typ pro vnitřní stěny.

Použití tepelných vlastností definovaných schematickými typy

1. Klikněte na kartu Analyzovatpanel Energetická optimalizace (Energetická nastavení).
2. V dialogu Energetická nastavení klikněte v části Další možnosti na tlačítko Upravit.
3. V dialogu Rozšířená energetická nastavení klikněte v části Schematické typy do sloupce Hodnota a klikněte na tlačítko .

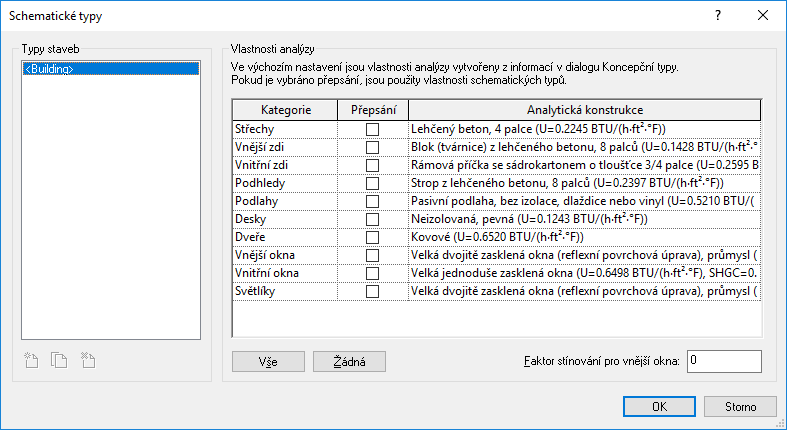

   V dialogu Schematické typy se zobrazí seznam kategorií prvků, přičemž u všech kategorií bude zrušeno zaškrtnutí políčka Přepsat.


4. V dialogu Schematické typy proveďte následující akce:
   1. U kategorie, u které chcete použít tepelné vlastnosti definované schematickými typy, zaškrtněte políčko Přepsat. Ve sloupci Analytická konstrukce vyberte v rozevíracím seznamu požadovanou konstrukci.
      Poznámka: Chcete-li políčko Přepsat zaškrtnout u všech kategorií, klikněte na možnost Vše. Nebo naopak klikněte na možnost Žádné.
   2. Chcete-li u některých kategorií nadále používat tepelné vlastnosti definované koncepčními typy, zrušte zaškrtnutí příslušných políček Přepsat.
   3. Klikněte na tlačítko OK.

Při následném provádění energetické analýzy budou u těchto kategorií prvků použity tepelné vlastnosti pro zadané schematické typy (analytické konstrukce).

Podklady k schematickým typům získáte stažením tohoto souboru.
