Nejlepší metody analýzy systémů

Tyto nejlepší metody jsou užitečné při nastavování modelu pro analýzu systémů.

Systémové požadavky

Ověřením všech následujících podmínek zvýšíte šanci na úspěšnou simulaci.

• Okruh horké vody musí mít alespoň jedno topení, ke kterému je připojena zátěž.
• Okruh kondenzátu musí obsahovat zařízení, ke kterému je připojena zátěž.
• Okruh chlazené vody musí obsahovat zařízení, ke kterému je připojena zátěž.
• Vzduchový systém musí obsahovat alespoň jedno zařízení zóny, ke kterému je připojena zátěž.
• Položka zařízení zóny musí obsluhovat podmíněnou zónu, jinak nebude žádná zátěž, na které by zařízení mohlo reagovat.

Konfigurace systému

Existuje celá řada konfigurací systému, které mohou způsobit chybu v simulaci nebo neočekávané chování. Dodržením níže uvedených pravidel se těmto problémům vyhnete.

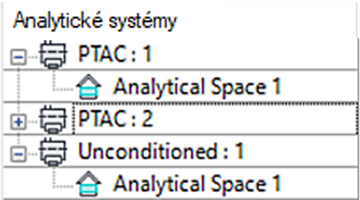

• Prostor by neměl být typem zařízení zóny Nepodmíněné a zároveň jiným typem zařízení zóny, například PTAC. Níže uvedený obrázek představuje příklad nesprávné konfigurace v systémovém prohlížeči.


Prostor s názvem Analytický prostor 1 je jak v typu zařízení zóny Nepodmíněné, tak v typu PTAC, což není platné.

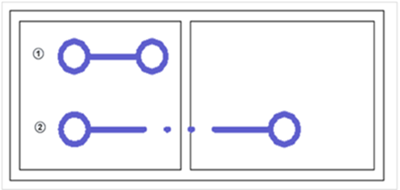

• Prostor by se neměl nacházet v zařízení zóny s chováním Seskupit prostory u zařízení a zároveň v zařízení zóny s chováním Jeden na prostor, pokud seskupená definice obsahuje více než jeden prostor. Při zobrazení pomocí obrysů systémové zóny (SZO) by to vypadalo jako na obrázku níže.
  • SZO označený číslem 1 je připojen k zařízení zóny, které má chování Jeden na prostor.
  • SZO označený číslem 2 odpovídá zařízení zóny s chováním Seskupit prostory u zařízení.

• Pokud dvě zařízení zóny využívají chování Seskupit prostory u zařízení, pak se mohou obsluhované prostory překrývat (být připojeny k oběma zařízením zóny) pouze v případě, že se překrývají všechny prostory.

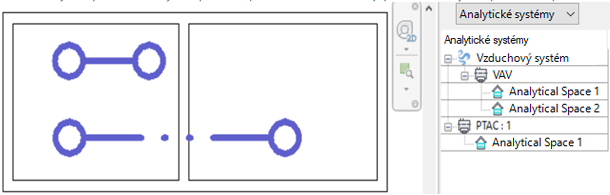

  • Níže zobrazená konfigurace není platná. Analytický prostor 1 i Analytický prostor 2 se nachází v zařízení zóny VAV, ale Analytický prostor 2 se nenachází v zařízení PTAC.

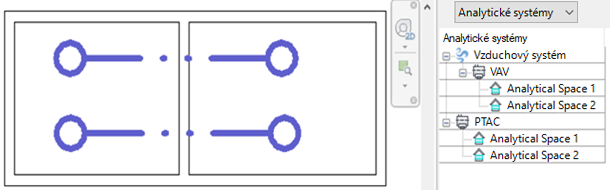

  • Na obrázku níže je znázorněna platná konfigurace s oběma prostory v každém zařízení zóny.


Další poznámky

I přestože to není vyžadováno, nejlepším postupem je seskupovat pouze ty prostory, které jsou umístěny prostorově u sebe. V simulaci se u seskupených prostorů předpokládá, že budou mít dokonale smíšený průtok vzduchu, což není realistické, pokud by spolu prostory sousedily.
