Zobrazení skrytých čar pro protínající se geometrie
Pokud se geometrie v modelu protíná (například vysunutí prochází skrze povrch stěny) a prvky používají stejný materiál, nevytvoří aplikace Revit nové hrany podél čar protínání.
Při exportu modelu do formátu CAD může toto chování vést k nesprávnému odebrání skrytých čar. Jestliže provedete export pohledu návrhu, v němž jsou zapnuty skryté hrany, mohou se při otevření pohledu v jiné aplikaci CAD zobrazit neočekávané výsledky.
Chcete-li zobrazit všechny viditelné čáry, vytvořte v jednom povrchu otvor, kterým má procházet jiný povrch. Viz část Úprava profilu stěny.
Poznámka: Pokud protínající se geometrie používá různé materiály, aplikace Revit zobrazí čáry v průsečíku.

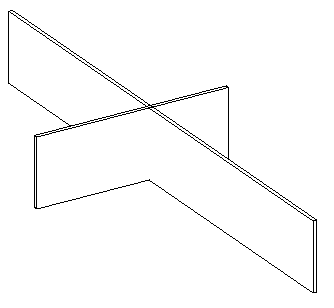

Protínající se geometrie v režimu skrytých hran (na protínajících se površích nejsou vytvořeny žádné hrany)
