Sady pohledů/výkresů k exportu

Při exportu modelu do různých formátů vyberte pomocí nástrojů v dialogu Export pohledy a výkresy, které chcete zahrnout. Uložte vybranou sadu pro pozdější opakované použití.

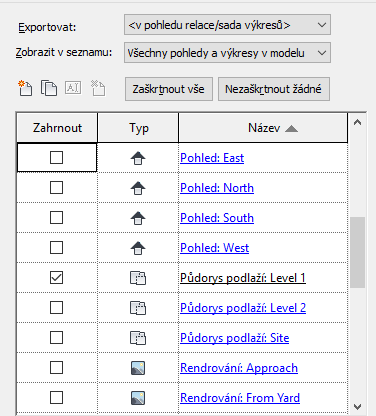

Chcete-li vytvořit nebo upravit sady pohledů/výkresů, otevřete nejprve související dialog Exportovat: Klikněte na kartu Soubor ExportovatFormáty CAD a vyberte požadovaný formát pro export. V dialogu Export použijte následující nástroje.

• Exportovat. Slouží k určení sady, která se zobrazí v seznamu Pohledy/Výkresy. Tento seznam obsahuje všechny uživatelsky definované sady a následující dvojici výchozích sad.
  • <pouze aktuální pohled/výkres>. Zobrazí právě aktivní pohled nebo výkres.
  • <sada pohledů/výkresů v relaci>. Aktivuje možnost Zobrazit v seznamu, aby bylo možné filtrovat pohledy a výkresy pro celý projekt nebo stanovenou sadu.
• Zobrazit v seznamu. Obsahuje filtry, kterými lze rozšířit nebo zúžit množství dostupných pohledů a výkresů vybrané sady určené k výstupu:
  • Pohledy v sadě
  • Výkresy v sadě
  • Všechny pohledy a výkresy v sadě
  • Pohledy v modelu
  • Výkresy v modelu
  • Všechny pohledy a výkresy v modelu

  Filtry založené na modelu se používají na pohledy a výkresy projektu, a to bez ohledu na zvolenou sadu. Pohledy a listy jsou uvedeny v abecedním pořadí.

• Zaškrtnout všechny/Nevybrat žádné. Slouží k výběru nebo zrušení výběru uvedených pohledů a výkresů.
• Nástroje správce sady. Tlačítka umožňující vytváření, úpravy a odstranění sad:
  • (Nová sada). Vytvoří novou prázdnou sadu.
  • (Duplikovat sadu). Vytvoří kopii aktivní sady.
  • (Přejmenovat sadu). Zobrazí výzvu k přejmenování aktivní sady.
  • (Odstranit sadu). Odstraní aktivní sadu.
• Seznam Pohledy/Výkresy. Tato tabulka zobrazí pohledy a výkresy filtrované podle možností Export a Zobrazit v seznamu.
  Poznámka: Kliknutím na záhlaví sloupce seřadíte seznam.
  • Zahrnout. Exportuje pohled do výstupního souboru.
  • Typ. Zobrazí ikonu označující typ pohledu: půdorysy, řezy, bokorysy, 3D pohledy a výkresy.
  • Název. Název pohledu. Dvojitým kliknutím na název zobrazíte miniaturu pohledu v podokně náhledu vlevo.
