Vytvořte podklad v případě, že potřebujete pochopit vztah komponent na různých úrovních pro účely koordinace a stavby.
Chcete-li nastavit podklad, použijte parametry Podklad na paletě Vlastnosti. Například můžete chtít nastavit podklad pro truhlářské výrobky v kuchyni za účelem usnadnění umístění osvětlovacích těles nad tyto výrobky.
- V okně Prohlížeč projektu otevřete půdorysný pohled.
- Na paletě Vlastnosti vyberte v položce Rozsah: Dolní podlaží podlaží, u kterého chcete použít podklad.
Položka Rozsah: Horní podlaží se automaticky nastaví na jedno podlaží nad dolním podlažím. Pokud existuje mezilehlé podlaží, například jeviště, pravděpodobně budete chtít nastavit položku Rozsah: Horní podlaží na podlaží nad jevištěm.
Podklad se zobrazuje v půltónech v půdorysném pohledu.
- Na paletě Vlastnosti vyberte v položce Orientace podkladu možnost Pohled nahoru nebo Pohled dolů. Pokud je v položce Orientace podkladu nastavena možnost Pohled dolů, zobrazí se podklad jako při pohledu shora stejně jako u půdorysného pohledu. Pokud je v položce Orientace podkladu nastavena možnost Pohled nahoru, zobrazí se podklad jako při pohledu zespodu stejně jako u pohledu na podhled.

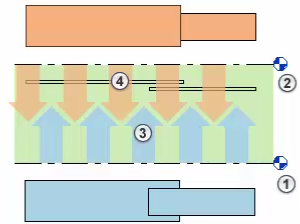

Následující obrázek znázorňuje nastavení na paletě Vlastnosti, kde 1 = Rozsah: Dolní podlaží, 2 = Rozsah: Horní podlaží, 3 = Pohled nahoru, 4 = Pohled dolů
