Půdorysné pohledy

Ve 2D pohledu zobrazte půdorys podlaží, pohled na podhled nebo konstrukční půdorys.

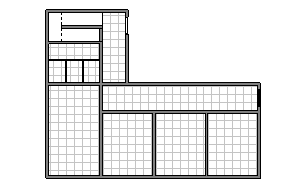

Půdorysné pohledy podlaží

Půdorysný pohled podlaží je výchozí pohled v novém architektonickém projektu. Většina projektů obsahuje nejméně jeden půdorys podlaží. Půdorysné pohledy podlaží se automaticky vytvářejí při přidávání nových podlaží do projektu.

Zrcadlové půdorysné pohledy na podhled

Většina projektů obsahuje nejméně jeden pohled průmětu plánu podhledu (RCP). Zrcadlové půdorysné pohledy na podhled se při přidávání nových podlaží do projektu vytvářejí automaticky.

Konstrukční půdorysné pohledy

Konstrukční půdorysný pohled je výchozí pohled při zahájení nového projektu pomocí konstrukční šablony. Většina projektů obsahuje nejméně jeden konstrukční půdorys. Konstrukční půdorysné pohledy se vytvářejí automaticky při přidávání nových podlaží do projektu. Můžete vytvořit více typů konstrukčních půdorysných pohledů.

Inženýři v jiných zemích zobrazují půdorysy s různými orientacemi. Aplikace Revit poskytuje pro tento případ parametr typu Směr pohledu pro konstrukční půdorysy.

Nastavte parametr Směr pohledu různým způsobem pro každý konstrukční půdorysný pohled, aby bylo možné použít v projektu více směrů pohledu. Základní pohledy jsou obvykle zobrazovány s vybranou možností Dolů k zobrazení například konstrukčních podlah, základů stěn a patek. Pohledy na rámové konstrukce lze zobrazit s vybranou možností Nahoru k zobrazení prvků rámových konstrukcí nezakrytých konstrukčními podlahami.

Směr pohledu Perspektiva
