Při práci ve 3D pohledu můžete zobrazit a upravit osnovy modelu.
Chcete-li změnit viditelnost osnov v pohledu, použijte dialog Přepsání viditelnosti/zobrazení, kartu Kategorie poznámek.
Ve 3D pohledu je možné z velké části pracovat s osnovami stejně jako ve 2D pohledu včetně následujících úkonů:
- Skrýt osnovy podle prvku, kategorie nebo filtru, případně pomocí dialogu Přepsání viditelnosti/zobrazení.
- Změnit zobrazení jednotlivých osnov nebo podle nastavení filtru pohledu.
- Zobrazit osnovy pomocí půltónu (z dialogu Přepsání viditelnosti/zobrazení).
- Pomocí orientovaného kvádru určit rozsah roviny osnovy specifický pro pohled.
- Změnit výšky osnovy.
- Kopírovat nebo vyjmout osnovy a vložit je jinam v modelu, případně je vložit do jiného modelu.
- Odstranit osnovy z modelu.
- Při umisťování jiných prvků přichycovat k osnovám.
- Změnit vlastnosti instance osnovy a vlastnosti typu osnovy.
- Zahrnout viditelnost osnovy jako součást šablony pohledu podle nastavení v dialogu Přepsání viditelnosti/zobrazení na kartě Kategorie poznámek.

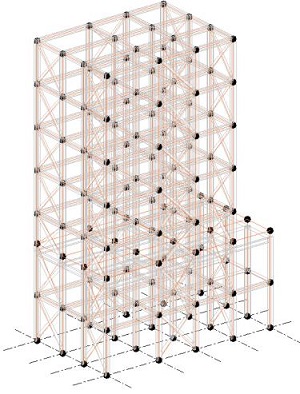

Zobrazení osnov ve 3D pohledech
- Otevře 3D pohled.
- Na paletě Vlastnosti 3D pohledu klikněte v části Grafika na tlačítko Upravit vedle položky Zobrazit osnovy.

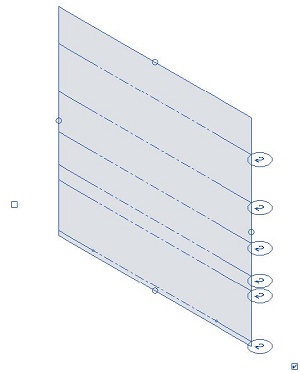

- V dialogu Zobrazit osnovy zaškrtněte políčka u podlaží, kde chcete zobrazit čáry osnovy.
Poznámka: Čáry osnovy představují průsečík roviny podlaží s povrchem osnovy. Čáry osnovy se zobrazí pouze u povrchů osnovy, které protínají vybraná podlaží, a budou automaticky aktualizovány, pokud se změní umístění osnovy nebo podlaží. Pro každý zaškrtnutý průsečík na osnovy a podlaží bude zobrazena čára osnovy.
- Kliknutím na tlačítko OK uložíte změny a zavřete dialog Zobrazit osnovy.

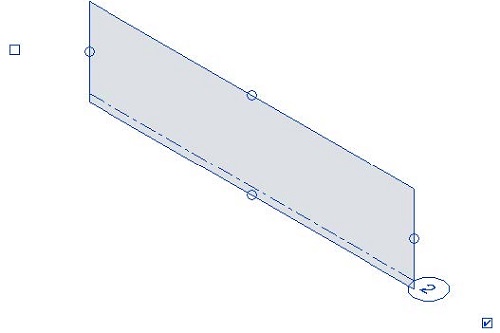

Ve výchozím nastavení je pro nově vytvořené 3D pohledy zaškrtnuto nejnižší podlaží. U existujících pohledů není po upgradu modelu vybráno žádné podlaží.

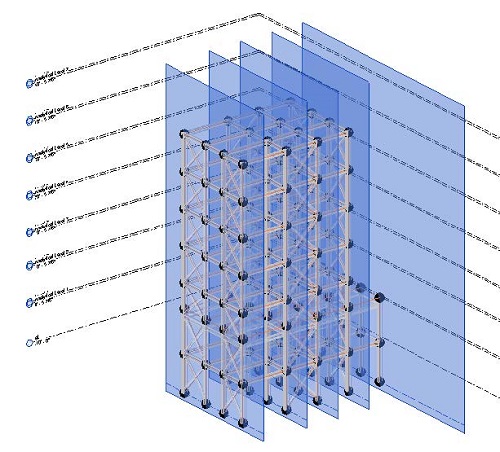

Když vyberete osnovu, její rovina se zobrazí jako modrá vertikální plocha, zobrazí se ovládací prvky na ploše a na paletě Vlastnosti se zobrazí její vlastnosti. Když přesunete kurzor na osnovu, její rovina se zvýrazní jako modrý rovinný vertikální povrch.
U vybrané osnovy je možné pomocí ovládacích prvků na ploše provést následující úkony:
- Změnit výšku osnovy.
- Změnit rozsah modelu u roviny osnovy (pokud není řízena orientovaným kvádrem). Povrch osnovy můžete upravit přetažením modrých kružnic ve středu každé hrany povrchu.

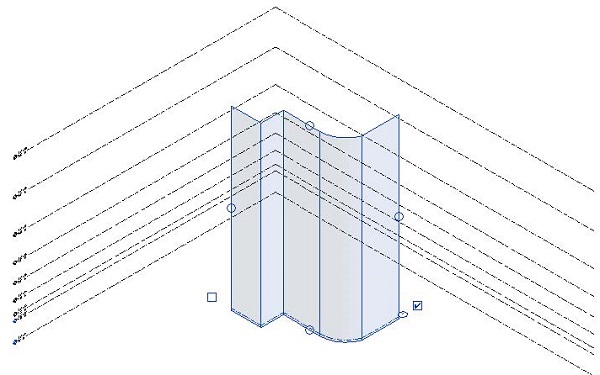

Poznámka: U osnov s více segmenty můžete ve vertikálním směru upravit pouze všechny povrchy najednou. V horizontálním směru můžete upravit pouze počáteční a koncový povrch osnovy a to pouze pro volnou hranu. Při umístění kurzoru nad segment osnovy použijte k výběru jednotlivých povrchů klávesu TAB – nemůžete upravit povrch segmentu vybraného samostatně pomocí klávesy TAB.
Poznámka osnovy ve 3D pohledech
- U každé osnovy můžete řídit viditelnost poznámky.
- Poznámka osnovy je vždy umístěna v horizontální rovině.
- Nastavení viditelnosti poznámek osnovy se týká všech čar osnovy stejné osnovy pro každý konec.
- Výchozí hodnoty poznámek osnovy jsou při vytváření stejné jako u půdorysných pohledů.
- Viditelnost symbolu můžete řídit pomocí odpovídajícího zaškrtávacího políčka vedle každého konce osnovy.
- Možnost 2D/3D, Ohyb a Koncový úsek nejsou ve 3D pohledech k dispozici.
